Type: Prefabrikkert kumrenne i plast
Medium: Overvann, Avløpsvann
Dimensjon: DN110 - DN1600
Materiale: PVC, PP
Anvendelse: Ved etablering av nye rennekummer eller rehabilitering av eksisterende kummer.
Egenskaper: Skreddersydd avløpsrenne for innstøping (forskalingskasse)
Optimal Hydraulikk
Glatt overflate uten ujevnheter sikrer god hydraulisk funksjon og enkel drift. Skreddersydd rennegeometri. Ikke bundet av standardiserte løsninger.
Prefabrikkert
Prefabrikkert renne (forskalingskasse). Rennekvalitet i mindre grad påvirket av utførelse på anleggsplass.
Høy presisjon på kort tid
Kort leveringstid og rask støping av kumbunn med høy presisjon. Muliggjør kontrollmåling av rørtilkoblinger før rennen fabrikkeres og kummen støpes.
God hydraulisk utforming og utførelse av kumrenner forenkler driften av transportnettet for avløp- og overvann. En optimal rennekonstruksjon øker selvrensingen og reduserer risikoen for sedimentering og tilstopping. Ved bygging eller rehabilitering plass-støpte kummer, støpes gjerne rennene på anleggsplass ved hjelp tradisjonell forskaling, håndstøping og pussing. Det er krevende å oppnå et godt sluttresultatet, og kvaliteten varierer og er i stor grad avhengig av utførelsen på anleggsplass.

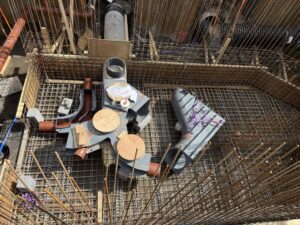

T.v: Fluidrenne, T.h: Tradisjonell manuell støping av kumrenne
FluidRenne er en prefabrikkert og skreddersydd plastrenne for plasstøpte betongkummer. Rennene, som fungerer som en forskalingskasse, støpes inn i kumbunnen, og gir en glatt renneoverflate med god hydraulikk og tilpasset geometri. Man unngår manuell støping av rennegeometrien på anleggsplass. FluidRenne leveres med standardiserte eller tilpassede stusser og muffer på inn- og utløp, samt spesialoverganger for ukurante rørdimensjoner. FluidRenne er spesielt god egnet for plass-støpte kummer, men konseptet kan også benyttes i prefabrikkerte kummer.
Spesial-løsning: DN800 sadel
Fallerenne med lufteåpning (opp-ned)
Lukket DN600 renne med stigerør og avtagbar GRP rist
Anleggsflate for rist

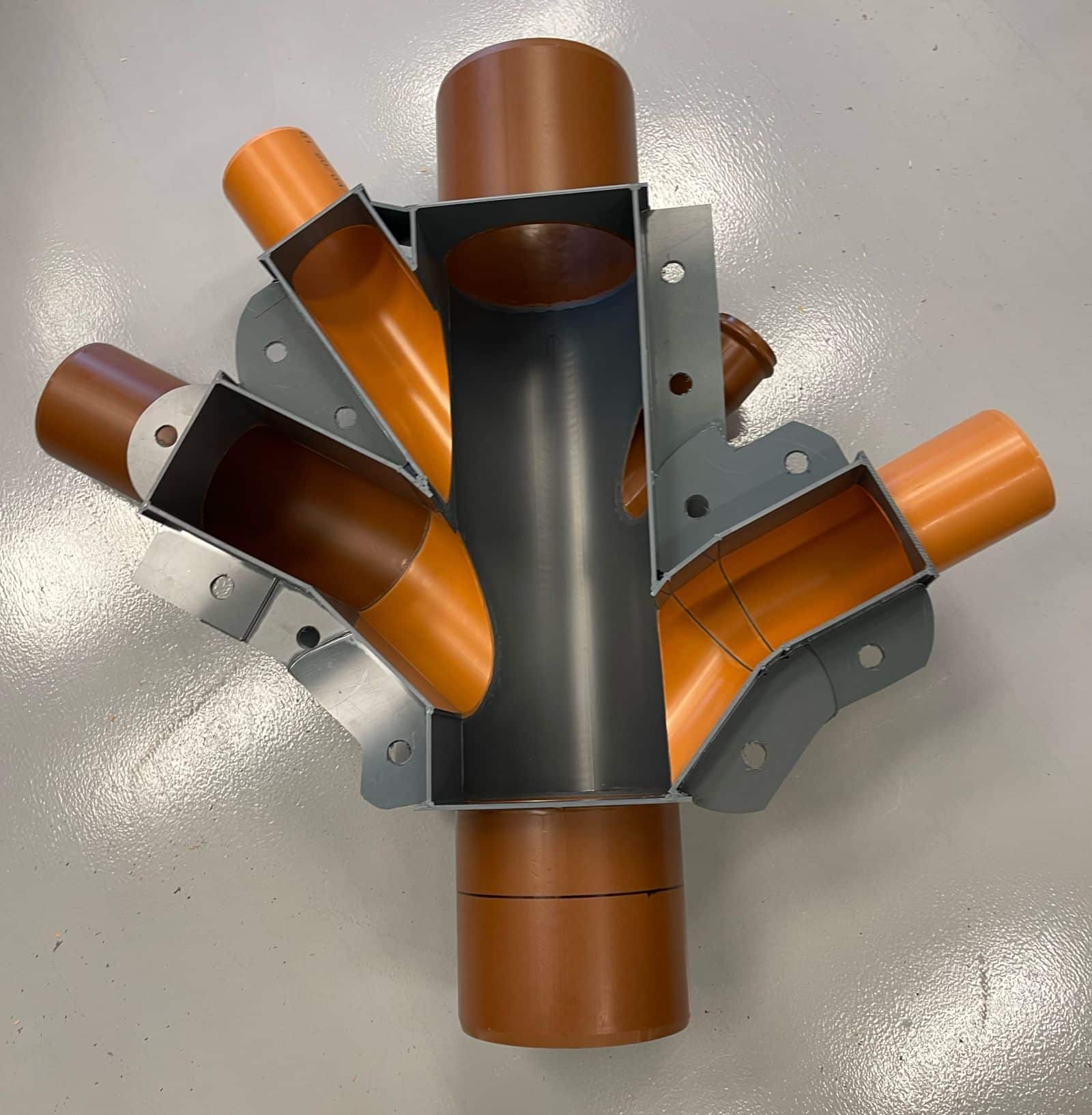

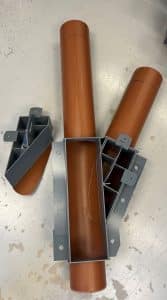

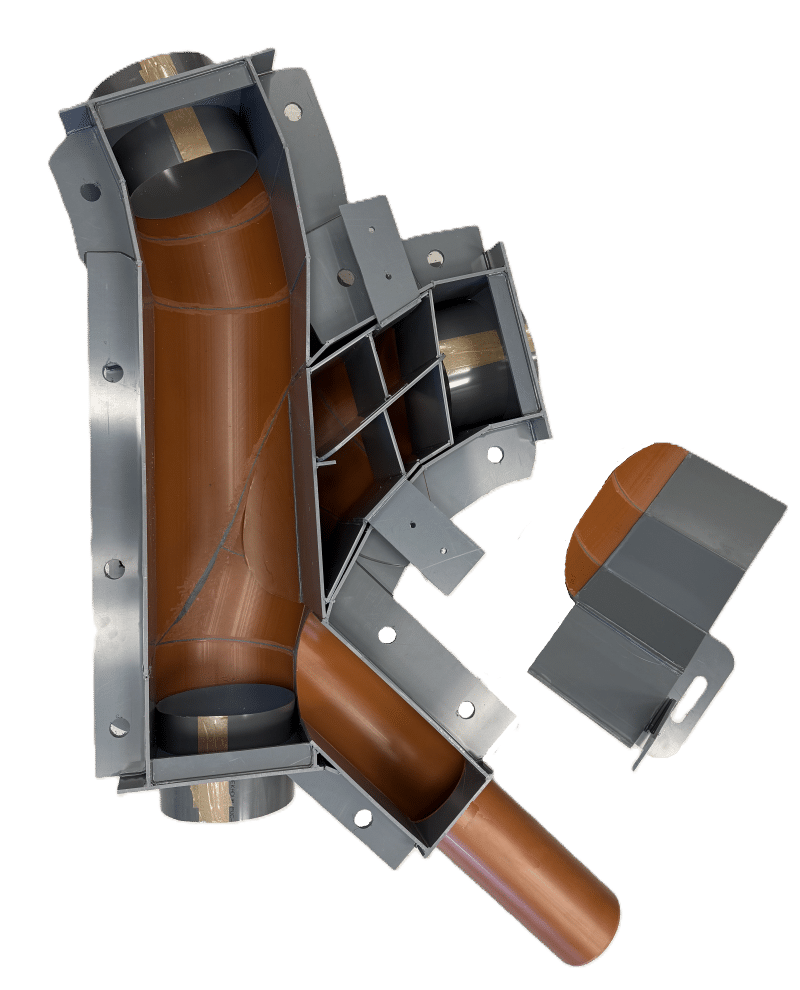

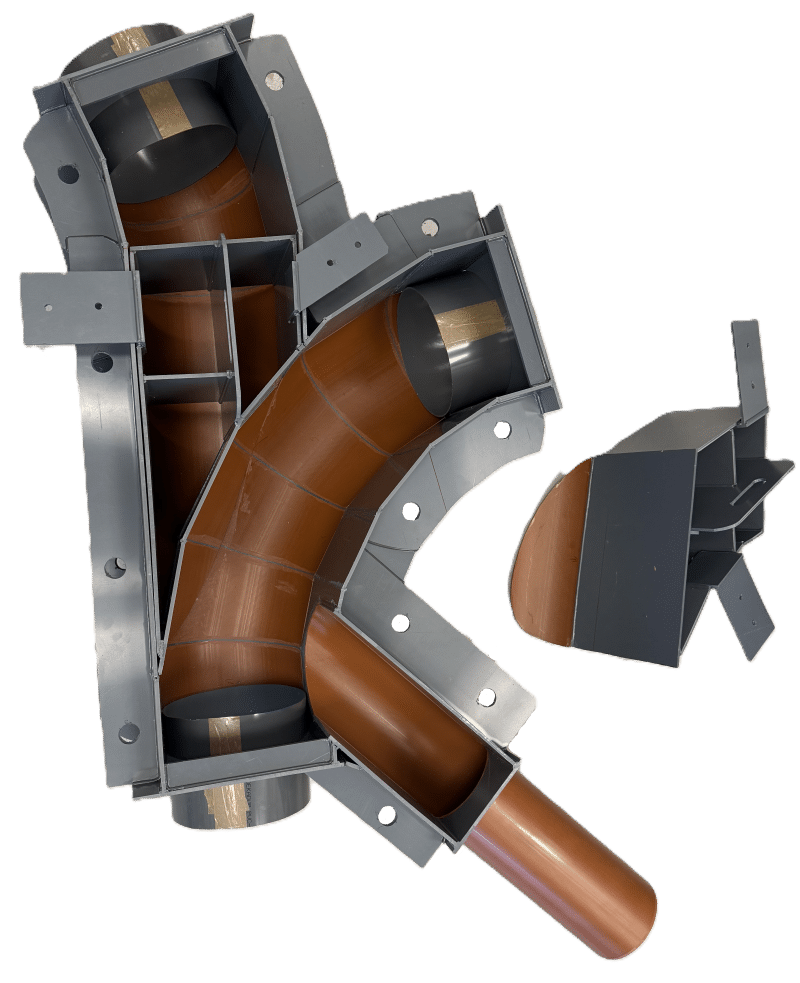

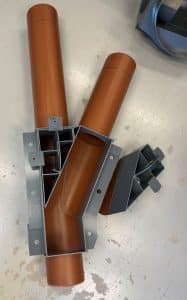

Gren med integrert og avtagbar rist

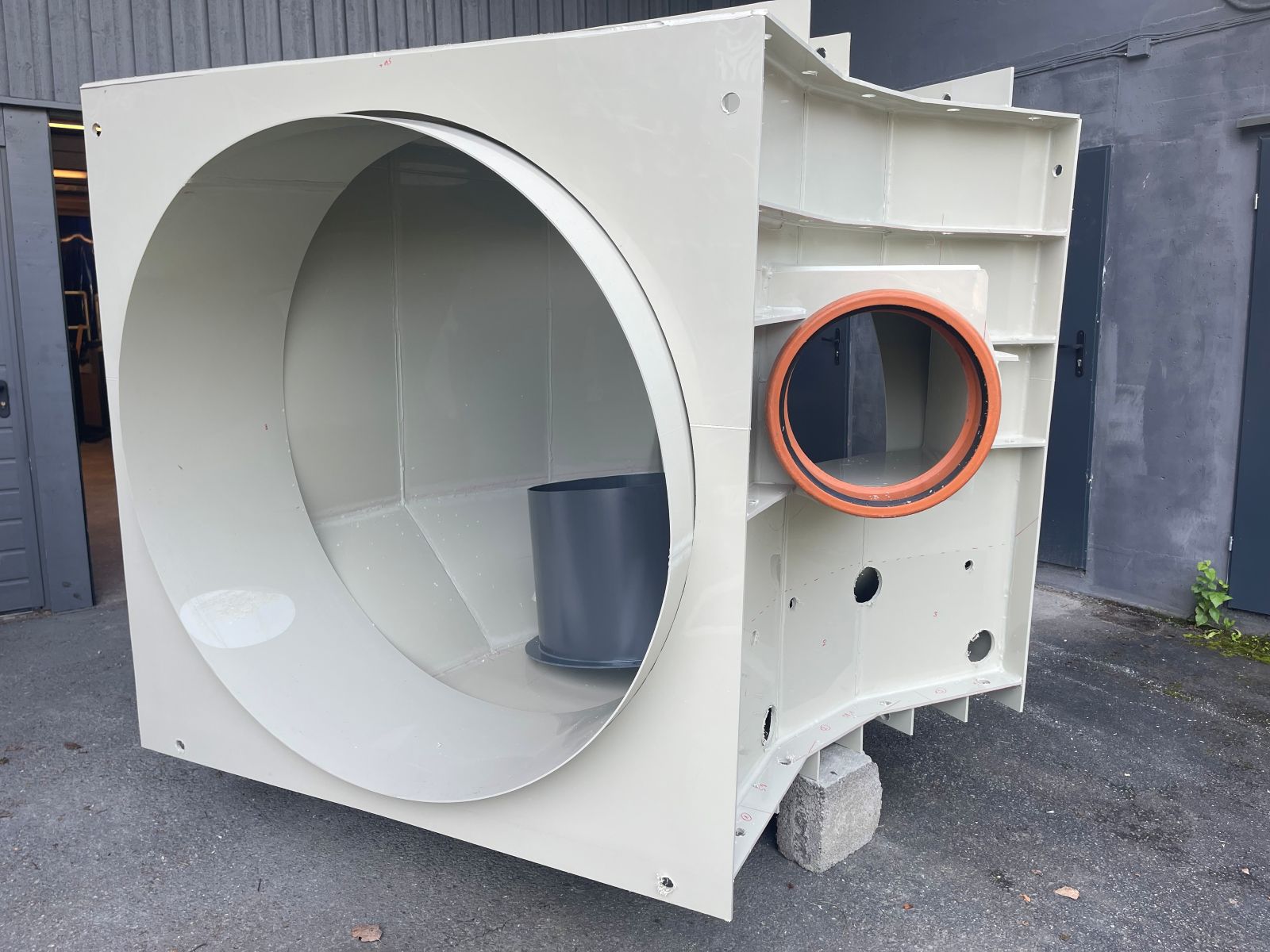

Normalt kan vi levere renner opp til dimensjon DN1600. Konstruksjon og materialbruk avhenger av rørdimensjon, størrelse på rennen og type rør-tilkobling. For dimensjon DN110-DN400 leveres FluidRenne normalt med PVC spisser på inn- og utløp. Vi kan også tilpasse renne for tilkobling mot betong og PE rør. Rennene leveres da med forstørret endeplate og koniske foringer.
| Beskrivelse | Materiale | Anmerking | |
|---|---|---|---|
| 1 | Innløp/utløp stuss | PVC | |
| 2 | Forsterkingsribber | PVC | |
| 3 | Endeplater | PVC | |
| 4 | Renne bunn | PVC | |
| 5 | Renne vegg | PVC | |
| 6 | Innløp/utløp foring | PVC | Fjernes etter innstøping |
| 7 | Renne vegg | PVC | |
| 8 | Renne bunn | PVC | |
| 9 | Endeplater | PVC | |
| 10 | Forsterkingsribber | PVC | |
| 11 | Inn/Utløp foring | PP | |
| 12 | Endeplater | PP | |
| 13 | Renne vegg | PP | |
| 14 | Forsterkingsribber | PP | |
| 15 | Rene bunn | PP | |
| 16 | Lokk | PP | tilbehør |
| 17 | Stigerør-hals | PP | tilbehør |

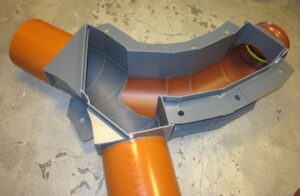

FluidRenne er i stor grad et tilpasset produkt, som produseres etter kundens spesifikasjon. Vil tilpasser rennedybde og øvrige geometri. I tillegg til forgreninger, kan vi levere renner med overganger og forskjellige dimensjoner på inn- og utløp. Se også eksempler på tilbehør.

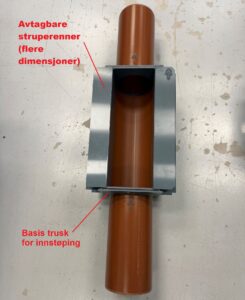

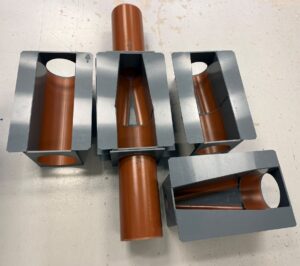

Fluidrenne er en skreddersydd løsning. Rennene produseres etter kundens kumtegning. Rennene kan også leveres med lokk, stigerør, små overløpsterskler. Vi tilbyr også spesialløsninger. Mulighetene er mange!!
Tilbakeslagsrenne m Wastop
Dette er en prefabrikkert renneseksjon eller sump, med wastop tilbakeslagsventil ferdig montert. Den benyttes gjerne i vannverkskummer med dreneringsutløp, der det er nødvendig å beskytte utløpet mot tilbakeslag. Dybden på rennene er tilpasset tilbakeslagsventilens åpningstrykk. Dermed vil ventilen åpne og drenere kummen før vannspeilet når kumgulvet, som forblir tørt. Tilbakeslagsrennene er tilgjengelig som ende-sump (kun utløp) og for innfelling på rørstrekke (gjennomgående).
Les mer om Tilbakeslagsrenner
Fluidrenne er en prefabrikkert renne som støpes inn i kumbunnen. Rennene anlegges og rettes av før kumbunnen støpes. Hvis rørtilkoblinger også skal støpes inn, må disse fullføres før innstøpingen tar til. Rennene er forsterket slik at de motstår det utvendige trykket ved innstøping slik at rennegeometrien opprettholdes. Midlertidige forsterkninger anlegges ved behov. Det støpes opp til rennekanten (evt til topp nedstigningshals hvis rennene er utstyrt med topplokk.
Små renner kan omfylles på et og samme støp. Større renner bør støpes inn lagvis (flere støp) For å motvirke oppdrift før støpen tørker, bør rennene forankres. Enten ved hjelp av motvekt og/eller ved anlegge armeringsjern gjennom åpningene i stiverne.
Vi leverer standardiserte og tilpassede stusser for tilkobling mot inn- og utløpsrør. Ved tilkobling mot standard PVC grunnavløpsrør (dim DN110 – 400) leveres FluidRenne med PVC spisser på inn- og utløp.
Ved tilkobling mot andre rørtyper (PE, PP, Betong), leveres rennene normalt med forstørret endeplate og koniske foringer. Foringene fungerer som en guide ved tilkobling av rør, og sikrer en glatt/jevn innvendig overgang mellom rør og renne. Foringene fjernes etter innstøping av rennen.
Dybden på rennen bør gi tilstrekkelig overdekning av inn- og utløpsrør. Som standard leveres rennene med 50mm høydeforskjell mellom topp utvendig rør og topp renne (se figur).
FluidRenne er i stor grad et tilpasset produkt, som produseres etter kundens spesifikasjon. Vil tilpasser rennedybde og øvrige geometri. I tillegg til forgreninger, kan vi levere renner med overganger og forskjellige dimensjoner på inn- og utløp. Se også eksempler på tilbehør.
Lukket renne med stigerør og stigerør
Av hensyn til sikkerheten ved opphold i kum, anbefaler vi at renner med dimensjon DN600 eller større lukkes. Rennetaket leveres med stigerør og evt lokk for å sikre tilgang.

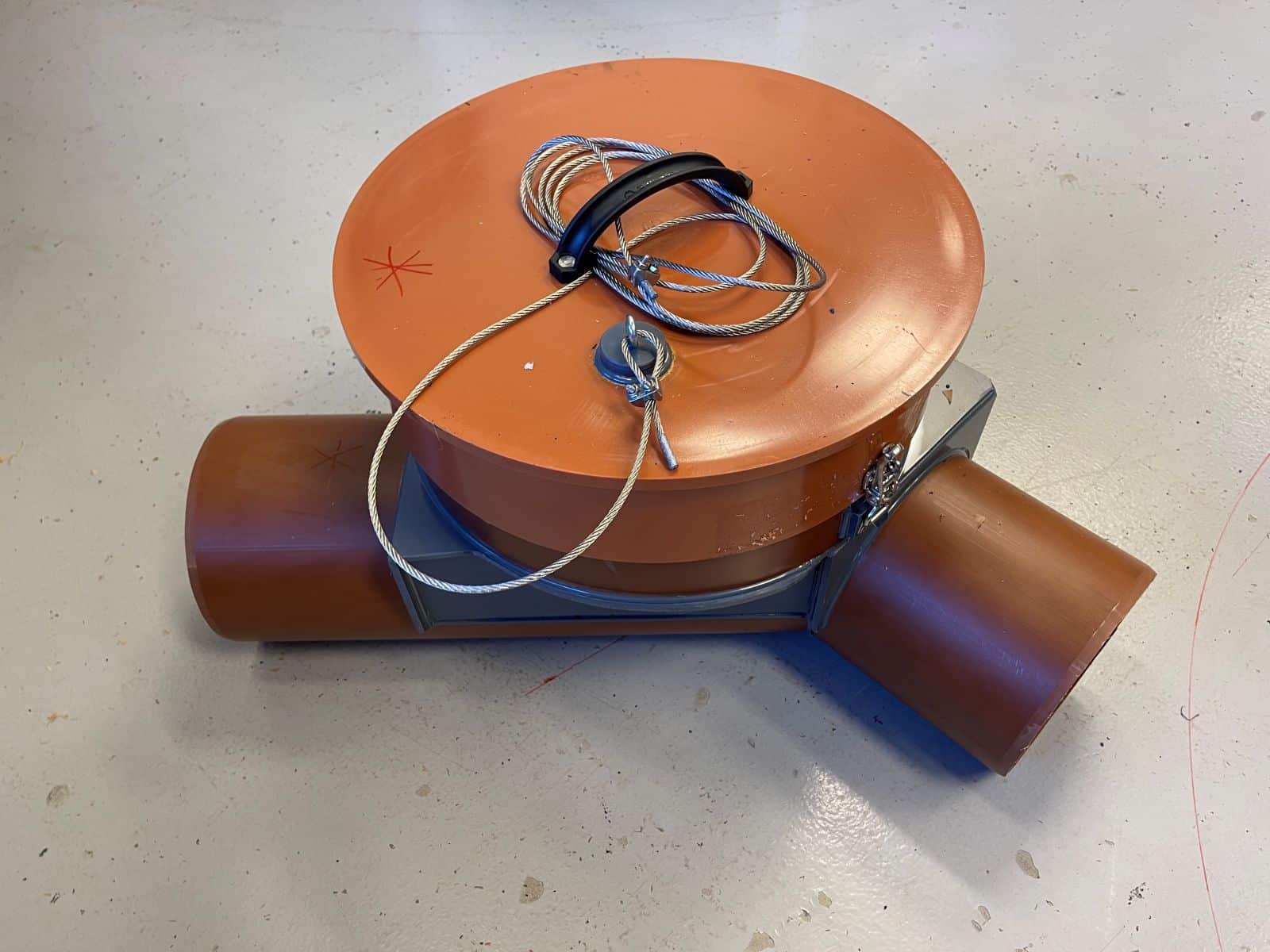

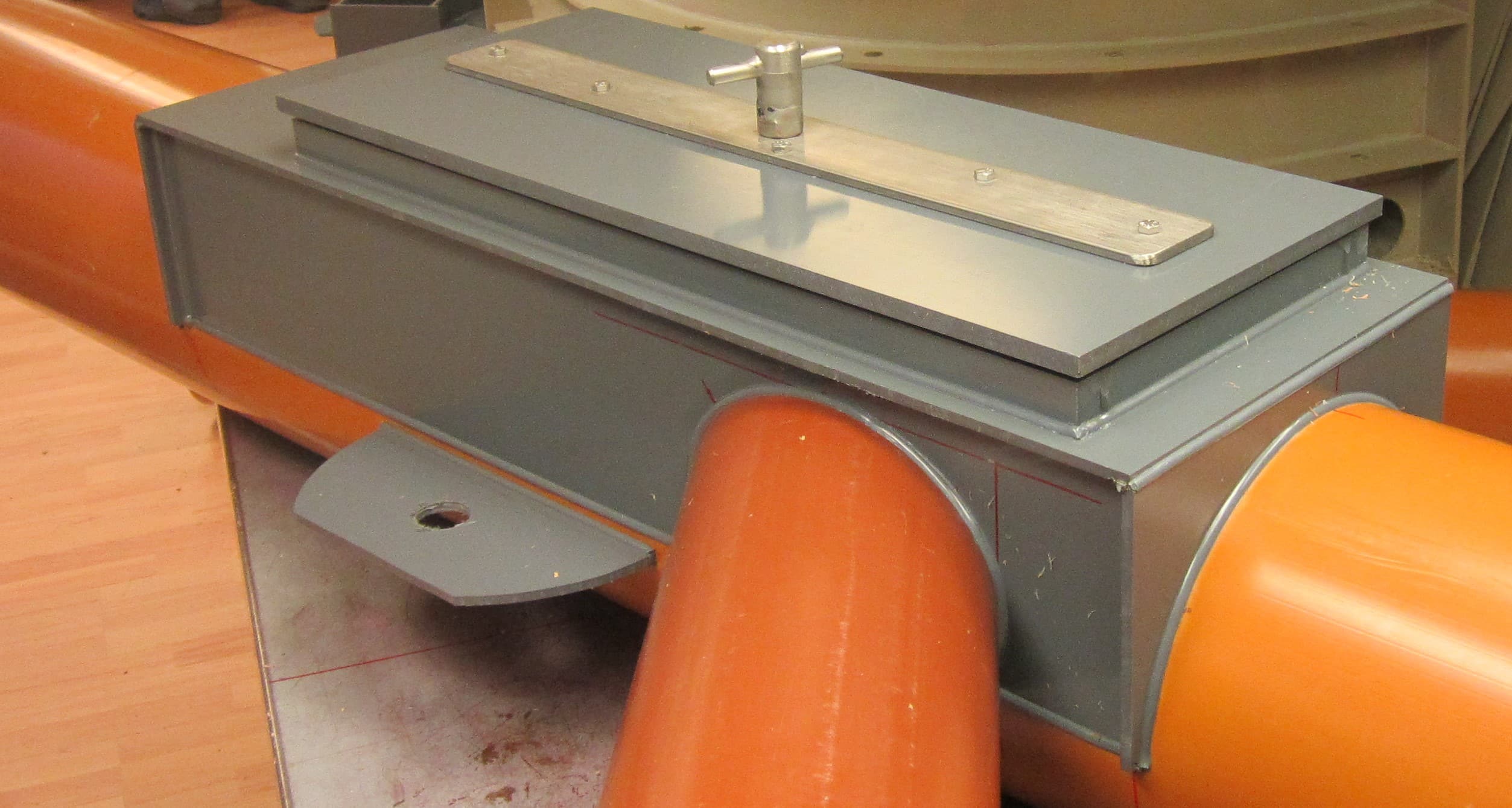

Lokk med eller uten lås
Vi kan levere lukkede renner og avtagbart lokk med pakning lås.
Anlegg for rist
Åpne renner
Normalt leveres renner under dimensjon DN600 åpne. Topp FluidRenne flukter da med nivå kumgulv. Enkelte installasjoner krever imidlertid at det installeres en gangrist over rennen. Vi tilpasser da rennetoppen, slik at det enkelt etableres en anleggsflate for risten ved påstløp/betongomfylling. Vi kan levere trusken/rennen komplett med tilpasset GRP-rist.
Lukkede renner
Trusker/renner i dimensjon DN600 eller større, leveres gjerne lukket (med "tak"). For å sikre tilgang til rennen ifm drift og vedikehold, etableres det en DN600 åpning i rennetaket med stigerør (lengden på stigerøret tilpasses tykkelse på betongomfyllingen). Som tilbehør, kan vi leverere rennen med ferdig anleggsflate for rist i toppen av stigerøret. Om ønskelige kan vi supplere med tilpasset og sirkulær GRP-rist.
Røroverganger
Rehabilitering av gamle kummer medfører ofte behov for tilkobling av renne mot eldre og ukurante rørdimensjoner. Vi tilbyr skreddersydde sentriske og eksentriske røroverganger. Våre overganger er tilpasset innstøping, og leveres uten pakning. Les mer.
FluidRenne bygges etter kundetegning, og skreddersys med ønsket dimensjon, geometri, forgreninger og grensesnitt.
FluidRenne leveres klar til montering og innstøping. Større konstruksjoner kan leveres delvis prefabrikkert, og sammenstilles på anleggsplass. Det samme gjelder ved oppgradering av eksisterende kummer der plastrennene skal føres ned gjennom nedstigningshalser.
Av kundetegningene må det tydelig fremgå:
• Diameter på renner, forgreninger og tilkoblingsstusser
• Retning/vinkelendringer renner og forgreninger
• Radius vinkelendringer
• Lengde på stusser
• Lengde og dybde på åpne renneseksjoner
• Grensesnitt tilkoblinger (dimensjon/type). Vi kan levere tilpassede overganger for innstøping
Spesifikasjonstekst
Prefabrikkert kumrenne i PVC/PP for innstøping i kumbunn.
Geometri og dimensjoner i henhold til tegning _________
Grensesnitt stusser (dimensjon og type) : __________
