Ved splitting av vannstrømmer ved bruk av terskler, er det ofte ønskelig å måle vannføringen over terskelen (overløpsmengden). Direkte måling av vannføring i helteller delfylte rør er kostbart i form av utstyr og drift. Med en kaliberert terskel er sammenhengen mellom vannføring og vannnivå over terksel er kartlagt. Ved å måle vannivået, kan vannføringen i overløp og akkumulert volum i overløp registreres. Nivåmåling er vesentlig enklere og rimeligere sammenlignet med direkte måling av vannføring.

Regnvannsoverløp (Drifts- og Nødoverløp): Forurensningsmyndighetene krever registrering av overløpsutslipp fra fellessystemet. Ved å montere/ettermontere FluidWing på overløpsterkselen kan kravet om registrering av overløpsmengde tilfredsstilles.
Renseanlegg og sedimenteringsbasseng: I alle anlegg der terskler splitter vannstrømmen, kan FluidWing monteres for å muliggjøre enkel registrering av vannføring og akkumulert mengde.

FluidWing under montering

FluidWing i MFT-Målekum.

FluidWing har en karakteristisk vingeprofil. Det finnes 6 modeller med hver sin kordelengde (b) og kapasitet. Profillengden tilpasses aktuelle prosjekt. For å kartlegge oppstuvning/trykktap er FluidWing testet hydraulisk. Forholdet mellom oppstuvning (w) og vannføring (Q) er dermed kjent. Basert på standardmodellene og aktuelle profillengde leverer vi FluidWing med tilpasset hydraulisk kurve. De hydrauliske dataene kan importeres i et kontrollsystem og benyttes til å registrere overløpsutslipp ved hjelp av en nivåmåler.
Vi kan levere en fullt utrustet terskel komplett med tilpasset skumskjerm og nivåmåler. Om ønskelig leverer vi en prefabrikkert og ferdig utrustet kum i GRP. (Merk: instrumentering for mengdemåling er tilbehør)

I store deler av tiden et overløp er i funksjon (overløpsdrift), er vannivået like over terskelnivået. Slike situasjoner utgjør derfor en stor andel av den akkumulerte overløpsmengden. Gode målinger ved lave vannivåer er der minst like viktig som ved kraftige overløpshendelser. Med en tradisjonell terskel vil det føre til en uregelmessig vannstrøm over terskelen, som vanskeliggjør registrering. FluidWing sitt vingeprofil sikrer stabil vannføring over terskelen selv ved små vannivåer og vannføringer.

Liten oppstuvning/lav vannføring (1 l/s/m): jevn vannstrøm

Middels oppstuvning/ vannføring (30 l/s/m)

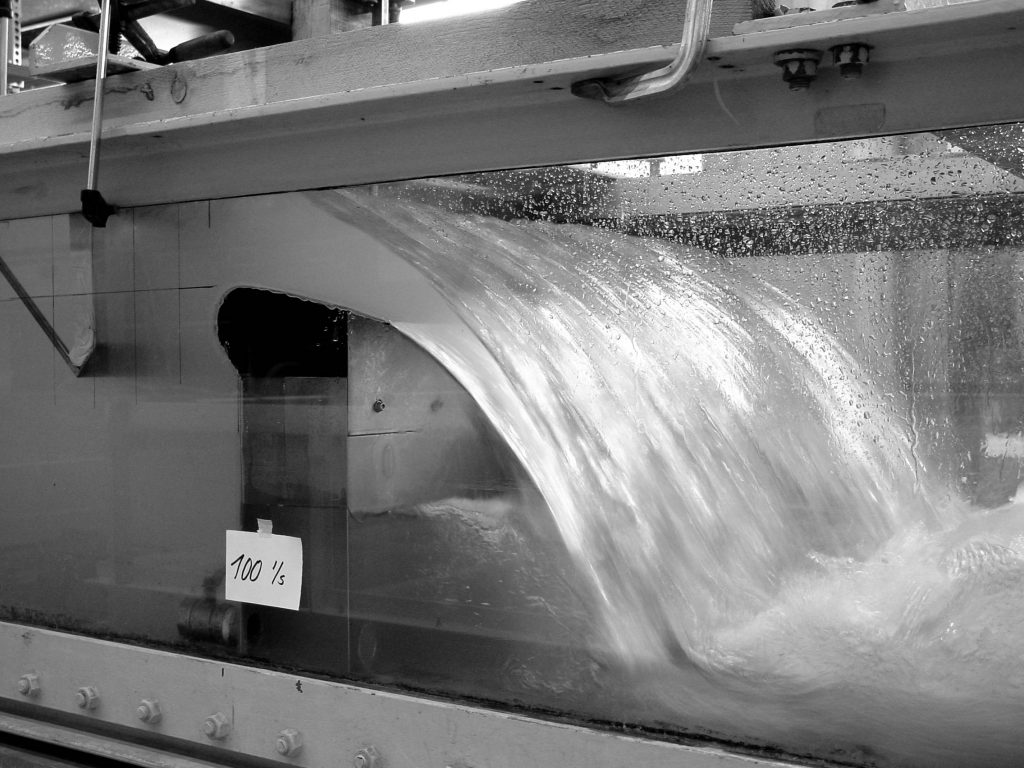

Stor oppstuvning/ vannføring (100 l/s/m)

Vi tilbyr 6 forskjellige modeller av Fluidwing - hver med forskjellige kordelengde b (se figur ). Kordelengden bestemmer den relative kapasiteten, dvs maks anbefalt målbar vannføring per lengdemeter terksel (l/s/m). Lengden på terskelen tilpasses. Den total kapasiteten er produktet av relative kapasitet og terskellengde.

For detaljert informasjon, se Datablad

FluidWing kan både monteres på nye installasjoner og ettermonteres på eksisterende terskler. Leveransen fra MFT er komplett inklusive nødvendige monteringsguider, eventuelle skjøtestykker, festebolter og tetnings-middel. Med leveransen følger hydraulisk rapport, som viser anbefalt avstand til skumskjerm, nivåmåler mm. Dersom transport- eller installasjonshensyn krever det, leveres FluidWing i seksjoner.

For å oppnå nøyaktige målinger av vannføring, settes det krav til kumutforming som følger (se datablad):
• plassering nivåmåler (2∙A)
• avstand til skumskjerm (A)
• relativ høyde på terskel (P)
• høydeforskjell (Ü) mellom terskelnivå (OK) og
underliggende betongterskel (S)

Korrekt avlesning av vannføring, Q, forutsetter at FluidWing omsluttes av vertikale vegger. I en rund kum må det derfor etableres vertikale vanger. Toppen av sidevangene utgjør maksimalt vannivå for nøyaktig registrering av vannføring (så fremt dette er innenfor kapasitetsområdet til aktuelle FluidWing modell).

1. Komplett system for registrering av overløpsutslipp
Med FluidWing kan vannføring og akkumulert vannmengde registreres - kun ved å måle oppstrøms nivå (det er ikke behov direkte vannføringsmåling) . Vi kan levere FluidWing med nivåmåler. Vi tilbyr også komplette systemer - klart til bruk -for registrering , sending, lagring, behandling og lesing av måledadata (skybasert). Systemet krever ikke nettstrøm på målestedet. Vi tilbyr også igangsetting og oppsett av systemet (kontrollmåling og kalibrering). Systemet kan utvides med eksempelvis nedbørsmålere. Dette gir godt grunnlag for å analyser og simulering av avløpsnettet.
Sammen med en kalibrerte mengderegulator nedstrøms, får man kontroll på både vannføring/vannmengde i overløp og videreført. For detaljerte alternativer se datablad. Les mer om måling og overvåking.

2. Skumskjerm
For å redusere forurensning av kloakksøppel i forbindelse med overløpsutslipp, anbefaler at terskelen utstyres med skumskjerm. Våre hydrauliske data kan ta høyde for plassering av skumskjerm i forbindelse med registrering av utslipp. Vi kan levere tilpassede terskler som tilbehør.

FluidWing tilpasses ønsket terskellengde. De forskjellige modellene har varierende kordelengde (bredde), og tilhørende operasjonsområde mht belastning (vannføring per terskellengde (l/s/m)). Se Datablad for utvalg.

For å sikre gode målinger, er det viktig at installasjonen tilfredsstiller oppgitte krav til avstander og høyder (se datablad). Korrekt avlesning av vannføring, Q, forutsetter at FluidWing omsluttes av vertikale vegger. I en rund kum må det derfor etableres vertikale vanger. Toppen av sidevangene utgjør maksimalt vannivå for nøyaktig registrering av vannføring. Se produktinformasjon og monteringsanvisning.
