Type:Virveloverløp - Partikkelavskillende
Medium: Avløp Felles
Dimensjon: D2000 - D3500 (diameter tank)
Kapasitet: tilpasses
Materiale: GRP
Anvendelse: Driftsoverløp, nødoverløp, pumpestasjoner
Egenskaper: Prefabrikkert, ingen bevegelige deler, lite fotavtrykk. Tilbakeholdelse av kloakksøppel.
Best tilgjengelige teknologi
Reduserer forurensning av kloakksøppel ifm overløpsutslipp, gir hydraulisk kontroll og muliggjør registrering av utslippsmengde.
Kompakt løsning
Lite fotavtrykk og rask installasjon. Ideell i kombinasjon med pumpestasjon. Overløpsvolum og pumpevolum i-ett. Et driftspunkt..
Enkel drift
Ingen bevegelige deler og korrosjonssikre materialer. Gir høy driftssikkerhet og lite vedlikehold.
Regnvannsoverløpet er avløpsnettets sikkerhetsventil. Under nedbør, snøsmelting, pumpestopp eller tilstopping avlastes avløpsvannet til nærmeste resipient. Sammen med en nedstrøms mengderegulator, unngår man oversvømmelser i oppstrøms og nedstrøms anlegg når belastningen blir stor. Regnvannsoverløpene er utviklet for splitting av vannstrømmen. Ved normal drift videreføres alt avløpsvann til nedstrøms anlegg. Når belastningen når en definert grenseverdi, avlastes anlegget ved å lede overskytende vann ut av avløpsnettet og til nærmeste resipient.
FluidSep er et prefabrikkert partikkelavskillende virveloverløp. Konstruksjonen splitter vannstrømmen og sørger for at tyngre partikler, kloakksøppel og flytestoffer ikke går i overløp, men føres videre til pumpestasjon/renseanlegg. Dermed reduseres forurensning ved overløpsutslipp. FluidSep er uten bevegelige deler og er selvrensende. Dette gjør den svært driftssikker og gir enkelt vedlikehold. FluidSep arrangeres gjerne med en nedstrøms mengderegulator eller pumpestasjon. Disse begrenser videreført vannføring (Qv), og sørger for at nedstrøms avløpsnett ikke overbelastes. Overløpstanken kan benyttes som pumpevolum. Dette er en kompakt og kostandseffektiv løsning. Med tørroppstilte sugende pumper, kan endog FluidSep og pumpestasjon konfigureres som en enhet (Sumpvirvelen – se figur under).
FluidSep er hydraulisk kartlagt. Sammen med en av våre mengderegulatorer eller pumpe for kontroll av videreført vannmengde, tilfredsstiller systemet kravet om hydraulisk kontroll.
FluidSep i kombinasjon med sugepumper ("Sumpvirvelen")
FluidSep i kombinasjon med pumper med positivt trykk
FluidSep i kombinasjon med MFT mengderegulator
FluidSep under montering.
FluidSep og virvelkammer-kum før igjenfylling.
FluidSep plass-støpt i betong.
FluidSep og pumpestasjon under montering.
2 stk FluidSep i pumpestasjon i anleggsfasen.
FluidSep er et overløp med lukket virvel. Innløpet er rettet tangentielt på overløpstanken. Dette skaper en virvelbevegelse som splitter vannstrømmen. Tyngre partikler ledes ned i sumpen og videre til nedstrøms mengderegulator eller pumpestasjon, som sørger for at nedstrøms anlegg ikke blir overbelastes.
Den sirkulære terskelen og skumskjermen sørger for at flytestoffer holdes tilbake og ikke ledes til resipient. Virvelbevegelsen i overløpet sørger for effektiv selvrensing. FluidSep er hydraulisk testet.
| Beskrivelse | Materiale | |
|---|---|---|
| 1 | Monteringsflens | GRP |
| 2 | Skjørt | GRP |
| 3 | Utløp videreført (til mengderegulator) | GRP eller PVC |
| 4 | Sump | GRP |
| 5 | Innløp | GRP eller PVC |
| 6 | Utløp overløp | GRP eller 304 |
| 7 | Justerbar terskel | GRP |
| 8 | Løfteramme | 304 |
| 9 | Overløpstank | GRP |
| 10 | Skumskjerm | GRP |
| 11 | Igjennfyllingsåpning for betong | GRP |
Et høyt belastet overløp (stor vannføring relativt til dimensjon) vil generere mer motstand og øke vannivået oppstrøms. Mindre belastning gir lavere vannivå oppstrøms. Det samme gjelder graden av partikkelavskilling. Lavere belastning vil forbedre evnen til å holde tilbake forurensning. FluidSep er en skreddersydd løsning. Våre prefabrikkerte modeller leveres klar til installasjon, og tilpasses prosjektets rammebetingelser hva gjelder dimensjoner og kapasitet.
Vi tilbyr FluidSep i følgende størrelser (tankdiameter D): D2000, D2400, D3000 og D3500
For oversikt over modellutvalg og kapasiteter, se Datablad.
Som standard leveres FluidSep med følgende type tilkoblinger i innløp og utløp:
• DN110-DN400: PVC spiss
• DN500: GRP spiss (DN dimensjon = Id)
Tilpassede flenser kan leveres på forespørsel.
FluidSep installeres på betongsåle i henhold til monterings- og vedlikeholdsanvisningen. GRP er et materiale med lav egenvekt. Dette forenkler transport og løfting av overløpet.
Installasjonen kan både installeres nedgravd og frittstående på gulvet i en pumpestasjon. Ved fare for høy grunnvannstand, må overløpet sikres mot oppdrift. Hvis det er krav om kjøresterk installasjon, må det installeres toppløsning i betong. Utforming av toppløsning og sikring mot oppdrift er beskrevet i monterings- og vedlikeholdsanvisningen.
Merknad: Betongsåle, omfyllingsmasser eller armerings-tegninger til disse, inngår ikke i leveransen fra MFT.
FluidSep kan leveres med følgende tilbehør:
Mengderegulator
Mengderegulatoren sørger for at nedstrøms anlegg ikke overbelastes (Qv), og er en sentral komponent i overløpssystemet. Vi tilbyr driftssikre mengderegulatorer tilpasset formålet. Vi kan også levere prefabrikkerte kummmer, ferdig utrustet med mengderegulator og stengeventil. Kummene sikrer god tilgang til mengderegulator og sørger for enkel drift.
Komplett system for registrering av overløpsutslipp
Vi tilbyr et standardisert og komplett system for registrering av vannføring og mengde i både overløp og videreført. Måling av videreført vannmengde forutsetter at MFT mengderegulator er installert nedstrøms. Måling i overløp er basert på data for en standard skarpkantet terskel. Systemet inkluderer: Nivåmåler installert i overløp, Logger/datasender (GPRS), med batteri eller nettstrøm, samt Skytjeneste for lagring, og behandling av data med Web-grensesnitt for lesing og nedlastning av data med innebygget rapporteringsrutiner (regnbyge.no). I tillegg til akkumulert væskevolum, kan systemet estimere forurensning (teoretisk beregnet mengde fosfor).
Systemet kan suppleres med våre nedbørmålere. Å koble overløpsdata med nedbørsdata gir et godt bilde på hvordan avløpsnettet oppfører seg og som beslutningsgrunnlag for fremtidige tiltak. Les mer.
Generelt vil et høyt belastet overløp (stor vannføring relativt til dimensjon) generere mer motstand og øke vannivået oppstrøms. Mindre belastning gir lavere vannivå oppstrøms. Det samme gjelder graden av partikkelavskilling. Lavere belastning vil forbedre evnen til å holde tilbake forurensning. FluidSep er en skreddersydd løsning, og tilpasses prosjektets rammebetingelser. Valg og dimensjonering av overløpsdimensjon er bestemt av følgende størrelser:
-
- Qmaks: Maksimal vannføring tilført. Hydraulisk dimensjonering og kontroll av maks oppstrøms oppstuvning (h5m).
- Qdim: Dimensjonerende vannføring tilført. For dimensjonering med hensyn til partikkelavskilling og virkningsgrad.
- Qv: Videreført vannføring. Maks belastning nedstrøms anlegg.
- n4: Vannivå i forkant innløp ved Qmaks.Vurderes mot maks tillatt nivå.
- h1: Terskelhøyde (høydeforskjell mellom BIR innløp (N4) og nivå terskel (N3)
Hydraulisk dimensjonering
Ifølge VA-blad nr 74, anbefales det at det ved hydraulisk dimensjonering benyttes en vannføring som oppstår ved dimensjonerende flomsituasjon (Qmaks). Ved Qmaks må oppstuvningen i forkant av innløpet (n4) ikke overstige maksimalt tillat nivå (eksempel laveste oppstrøms kjeller). I denne forbindelse er det viktig at prosjekterende tar hensyn til trykktapet i ledningsnettet oppstrøms overløpet og nivå på eventuelle nødoverløp. Terskelnivået (N3) og innløpsnivået (N4), samt nivå utløp videreført (N0) og nivå utløp overløp (N1) tilpasses hver enkelt installasjon. Imidlertid setter de enkelte modellene krav til minimum høydeforskjeller mellom inn-, utløp og terskelnivå (jmf h1, h10 og h20 if fig til høyre). Overløpsdiameter (D), terskelhøyde (h1) og orientering på inn- og utløp tilpasses. Det samme gjelder dimensjonen på stussene (DN), som vurderes opp mot dimensjonerende vannføring.
Dimensjonering mht partikkelavskilling og virkningsgrad
VA-blad nr 74 anbefaler at virkningsgrad relateres til en dimensjonerende vannføring, Qdim, tilsvarende en 1-årsflom. Hvis regnhendelser med 1 års gjentagelsesintervall mangler i relevant nedbørsstatistikk, foreslår MFT å benytte den alternative fremgangsmåten Miljødirektoratet beskriver ved dimensjonering av overvannsdammer (M-2896, 2024): Qdim = vannføring ved nedbør tilsvarende håndtering av 95-99 % av årsnedbøren. For å fastsette den tilsvarende nedbør-intensiteten og derav vannføringen, kan metodikken beskrevet i «Forslag til dimensjonerende verdier for trinn 1 i Norsk Vann sin tre-trinns strategi for håndtering av overvann», Paus, Tidsskriftet VANN 2018-01, benyttes.

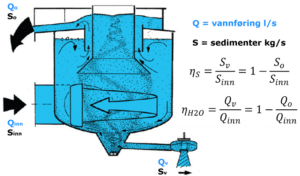

Virkningsgraden, ηs, for et overløp er definert som forholdet mellom massen partikler videreført og tilført. Per definisjon vil et overløp som aldri går i overløp oppnå 100% virknings-grad. Virkningsgraden til FluidSep gjelder sedimenterbare stoffer (egenvekt større eller likt vann). Flytestoffer er ikke medregnet siden disse normalt utgjør en liten andel av den totale stoffmengden, og siden disse blir effektivt fanget i konstruksjonens skumskjerm og senere videreført til renseanlegg. Gjennom modelltester, er det etablert virkningsgrader, som funksjon av konfigurasjon (h1 og D) og konstant vannføring (Qinn).
Spesifikasjonstekst
Prefabrikkert og hydraulisk kartlagt Partikkelavskillende virveloverløp.
Maksimal vannføring, Qmaks : _______ l/s
Dimensjonerende vannføring, Qdim : _______ l/s
Videreført vannføring, Qv : ________ l/s
Terskelhøyde, h1 : __________ m over BIR innløp
Maks vannivå i forkant innløp, n4 : _________ m over terksel
Krav til oppstrøms anlegg (innløp)
Trykktapet gjennom overløpet (n4) ved Qmaks beregnes av MFT. Arrangementet oppstrøms overløpet bidrar også til økning i trykk-/vannivå (hti). Lav kapasitet vil føre til økt oppstuvning oppstrøms overløpet ved stor vannføring. Dette må hensyntas ved vurdering av oppstrøms vannivå. Det bør sørges for tilstrekkelig høydeforskjell mellom terskelnivå FluidSep og oppstrøms kritisk nivå (oppstrøms kjeller eller nødoverløp). I motsatt fall kan man risikere at nødoverløpet trer i funksjon ved lavere vannføring enn ønsket.
Krav til nedstrøms anlegg (utløp overløp)
Rørsystemet mellom overløpets utløp og resipient må dimensjoneres med tilstrekkelig kapasitet (fall og dimensjon) slik at det oppnås «Fritt utløp» ved maksimal vannføring (maks ca 70% fylling). Krappe retnings-endringer, forgreninger o.l. nærme overløpet reduserer kapasiteten. Evt tilbakestuvning over terskel vil bremse virvelen i overløp, og redusere partikkelavskillingen og øke motstanden i overløpet vesentlig (ref nivå n4 – se foregående side).
Merk: FluidSep krever høydeforskjell (u) mellom terskelnivå og BIR utløp overløp. Minimum høydeforskjell er betinget av maksimal vannføring og FluidSep modell. (se oversikt datablad).
