Type: Sideoverløp - Partikkelavskillende
Medium: Fellessystem
Dimensjon: DN400 - DN1000 (innløp)
Materiale: GRP
Anvendelse: Driftsoverløp, nødoverløp, pumpestasjoner
Egenskaper: Stor kapasitet, lav høyde, ingen bevegelige deler, prefabrikkert. Tilbakeholdelse av kloakksøppel.
Best tilgjengelige teknologi
Reduserer forurensning av kloakksøppel ifm overløpsutslipp og gir hydraulisk kontroll.
Skreddersydd løsning
Overløpet kan i stor grad tilpasses eksisterende anlegg. Høy kapasitet mulig..
Driftssikker
Ingen bevegelige deler og korrosjonssikre materialer. Gir høy driftssikkerhet og lite vedlikehold.
Regnvannsoverløpet er avløpsnettets sikkerhetsventil. Under nedbør, snøsmelting, pumpestopp eller tilstopping avlastes avløpsvannet til nærmeste resipient. Sammen med en nedstrøms mengderegulator, unngår man oversvømmelser i oppstrøms og nedstrøms anlegg når belastningen blir stor. Regnvannsoverløpene er utviklet for splitting av vannstrømmen. Ved normal drift videreføres alt avløpsvann til nedstrøms anlegg. Når belastningen når en definert grenseverdi, avlastes anlegget ved å lede overskytende vann ut av avløpsnettet og til nærmeste resipient.
MFT Sideoverløp er et prefabrikkert partikkelavskillende regnvannsoverløp med to langsgående terskler. Dette øker terskellengde og gir økt kapasitet. Konstruksjonen sørger for at tyngre partikler, kloakksøppel og flytestoffer ikke går i overløp, men føres videre til pumpestasjon/renseanlegg. Dermed reduseres forurensning ved overløpsutslipp. Sideoverløpet er uten bevegelige deler. Dette gjør den svært driftssikker og gir enkelt vedlikehold. Overløpet kan utstyres for registrering av overløpsutslipp.
Sammen med en av våre mengderegulatorer for kontroll av videreført vannmengde, tilfredsstiller systemet kravet om hydraulisk kontroll.
I tillegg til det partikkelavskillende overløpet (driftsoverløp) og mengderegulator, kan overløpssystemet utrustes med flere komponenter.


MFT Sideoverløp - under transport

Innvendig geometri

MFT Sideoverløp - installasjon
MFT Sideoverløp dimensjoneres av oss ihht VA-miljøblad nr 74. Den hydrauliske utformingen, skumskjermen, den justerbare terskelen og flytestofflageret sørger for avskilling og tilbakeholdelse av partikler og flytestoffer. Lange og paralelle terskler gir stor kapasitet. For god kontroll med videreført vannmengde, installeres gjerne overløpet i kombinasjon med våre mengderegulatorer. Virvelkammer av typen FluidCon SUt benyttes ofte. I innløpsledningen oppstrøms overløpet synker tyngre partikler mot bunn og flytestoffer stiger mot overflaten. I overløpstanken splittes vannstrømmen. Tyngre partikler (forurensning) ledes til nedstrøms mengderegulator eller pumpestasjon, og videre til nedstrøms anlegg.
Flytepartikler holdes tilbake av skumskjermen. Overløpsvannet passerer terskelen og ledes videre til resipient.


| Beskrivelse | Materiale | |
|---|---|---|
| 1 | Overløpstank | GRP |
| 2 | Nedstigningshals | GRP |
| 3 | Innløp | GRP eller PVC |
| 4 | Utløp overløp | GRP eller PVC |
| 5 | Utløp videreført | GRP eller PVC |
| 6 | Terskel 2 stk | GRP |
| 7 | Skumskjerm 2 stk | GRP |
| 8 | Flytestofflager | GRP |
| 9 | Nivåmåler (tilvalg) | |
| 10 | Innløpssone | GRP |
| 11 | Inspeksjonsåpning |

Et høyt belastet overløp (stor vannføring relativt til dimensjon) vil generere mer motstand og øke vannivået oppstrøms. Mindre belastning gir lavere vannivå oppstrøms. Det samme gjelder graden av partikkelavskilling. Lavere belastning vil forbedre evnen til å holde tilbake forurensning. Våre prefabrikkerte sideoverløp leveres ferdig utrustet i størrelsene DN400 - DN1000 (dim innløp). Avgjørende for valg av modell er forventet belastning og maks tillatt oppstrøms vannivå. For modelloversikt og typiske dimensjoner, se se datablad. MFT sideoverløp preges i stor grad av skreddersøm og tilpasninger til omkringliggende anlegg. Oversikten er derfor kun en veileder for valg av løsning.

Overløpet leveres ferdig utrustet, og installeres i henhold til monterings- og vedlikeholdsanvisningen. Den lave vekten tillater montering uten bruk av større kraner. Til anlegg som ikke er utsatt for kjørelaster, kan vi levere låsbare GRP lokk til overløpets halser. Hvis det er krav om kjøresterk installasjon, må installeres avlastningsplate (evt kjegle) i betong. Ved høy grunnvannstand og fare for oppdrift, må overløpet forankres. Forankringsalternativene er beskrevet i monteringsanvisningen. Vi kan levere overløpet med forankringssett (forankringsstropper). For mer informasjon, se monterings- og vedlikeholdsanvisning.
Merknad: Eventuell betongsåle eller toppløsning, samt armeringstegninger til disse, inngår ikke i leveransen fra MFT.


MFT Sideoverløp kan leveres med følgende tilbehør:
Mengderegulator
Mengderegulatoren sørger for at nedstrøms anlegg ikke overbelastes (Qv), og er en sentral komponent i overløpssystemet. Vi tilbyr driftssikre mengderegulatorer tilpasset formålet. Vi kan også levere prefabrikkerte kummmer, ferdig utrustet med mengderegulator og stengeventil. Kummene sikrer god tilgang til mengderegulator og sørger for enkel drift.


Komplett system for registrering av overløpsutslipp
Vi tilbyr et standardisert og komplett system for registrering av vannføring og mengde i både overløp (basert på std skarpkantet terskel) og videreført. Måling av videreført vannmengde forutsetter at MFT mengde-regulator er installert nedstrøms.
Systemet inkluderer: Nivåmåler installert i overløp, Logger/datasender (GPRS), med batteri eller nettstrøm, samt Skytjeneste for lagring, og behandling av data med Web-grensesnitt for lesing og nedlastning av data med innebygget rapporteringsrutiner (regnbyge.no). I tillegg til akkumulert væskevolum, kan systemet estimere forurensning (teoretisk beregnet mengde fosfor).
Systemet kan suppleres med våre nedbørsmålere. Å koble overløpsdata med nedbørsdata gir et godt bilde på hvordan avløpsnettet oppfører seg og som beslutningsgrunnlag for fremtidige tiltak. Les mer.



Generelt vil et høyt belastet overløp (stor vannføring relativt til dimensjon) vil generere mer motstand og øke vannivået oppstrøms. Mindre belastning gir lavere vannivå oppstrøms. Det samme gjelder graden av partikkelavskilling. Lavere belastning vil forbedre evnen til å holde tilbake forurensning. Generelt vil et overløp med innløpsdimensjon, DN, passe et rørstrekk med samme dimensjon eller mindre. Valg av overløpsdimensjon er bestemt av følgende størrelser:
Spesifikasjonstekst
Prefabrikkert partikkelavskillende tverroverløp.
Maksimal vannføring, Qmaks : _______ l/s
Dimensjonerende vannføring, Qdim : _______ l/s
Videreført vannføring, Qv : ________ l/s
Måling av overløpsmengde. Tilvalg:_________________

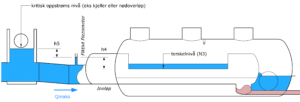

- Qmaks: Maksimal vannføring tilført. Hydraulisk dimensjonering og kontroll av maks oppstrøms oppstuvning (h4m).
- Qdim: Dimensjonerende vannføring tilført. For dimensjonering med hensyn til partikkelavskilling og virkningsgrad.
- Qv: Videreført vannføring. Maks belastning nedstrøms anlegg.
- Ht: Terskelhøyde. Terskelhøyden er gitt av overløpsmodell
- h4 Vannivå i forkant innløp overløp ved Qmaks. Høyde over terskel. Vurderes mot maks tillatt nivå.


Hydraulisk dimensjonering
VA-blad nr 74, anbefaler at det ved hydraulisk dimensjonering benyttes en vannføring, som oppstår ved dimensjonerende flomsituasjon (Qmaks). Ved Qmaks må oppstuvningen i forkant av innløpet (n4) ikke overstige maksimalt tillat nivå (eksempel laveste oppstrøms kjeller). I denne forbindelse er det viktig at prosjekterende tar hensyn til trykktapet i ledningsnettet oppstrøms overløpet og nivå på eventuelle nødoverløp. Terskelhøyden, Ht, kan tilpasses innenfor en modellavhengig minimum og maksimumsverdi.
Dimensjonering mht partikkelavskilling og virkningsgrad
Virkningsgraden, ηs, for et overløp er definert som forholdet mellom massen partikler videreført og tilført. Per definisjon vil et overløp som aldri går i overløp oppnå 100% virknings-grad. I følge VA-blad nr 74, anbefales at virkningsgrad relateres til en dimensjonerende vannføring, Qdim, tilsvarende en 1-årsflom. Hvis regnhendelser med 1 års gjentagelsesintervall mangler i relevant nedbørsstatistikk, foreslår MFT å benytte den alternative fremgangsmåten Miljødirektoratet/Cowi beskriver ved dimensjonering av overvannsdammer (M-2896, 2024): Qdim = vannføring ved nedbør tilsvarende håndtering av 95-99 % av årsnedbøren. For å fastsette den tilsvarende nedbør-intensiteten og derav vannføringen, kan metodikken beskrevet i «Forslag til dimensjonerende verdier for trinn 1 i Norsk Vann sin tre-trinns strategi for håndtering av overvann», Paus, Tidsskriftet VANN 2018-01, benyttes.
