Konseptet tverroverløp, «stilling pond», er opprinnelig et britisk konsept. Ved hjelp av modellforsøk, etterfulgt av fullskalatester, er geometrien optimalisert for å oppnå best mulig partikkelavskilling. Dimensjoneringsprosedyre for tverroverløpet er beskrevet i VA-Miljøblad 74-2007. I innløpsledningen oppstrøms overløpet synker tyngre partikler mot bunn og flytestoffer stiger mot overflaten. I overløpstanken splittes vannstrømmen. Tyngre partikler (forurensning) ledes til nedstrøms mengderegulator eller pumpestasjon, og videre til nedstrøms anlegg.
Flytepartikler holdes tilbake av skumskjermen. Overløpsvannet passerer terskelen og ledes videre til resipient.

	Beskrivelse	Materiale
1	Overløpstank	GRP
2	Nedstigningshals	GRP
3	Innløp	GRP eller PVC
4	Utløp overløp	GRP eller PVC
5	Utløp videreført (til mengderegulator)	PVC
6	Terskel	GRP eller 304
7	Skumskjerm	GRP
8	Brakett for nivåmåler (tilvalg)	GRP eller 304
9	Nivåmåler (tilvalg)
10	Stige	Al
11	Fotrist	GRP

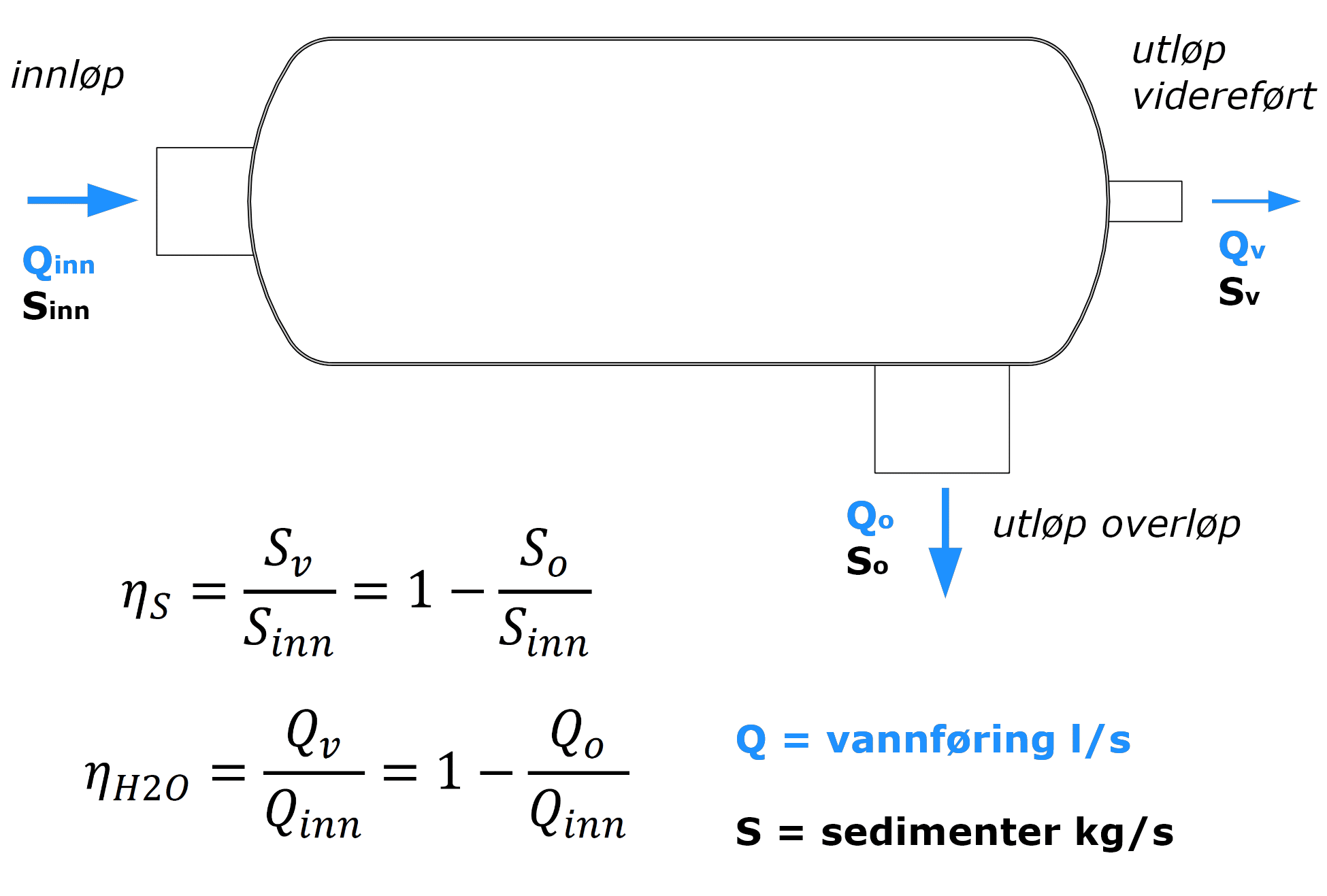

Et høyt belastet overløp (stor vannføring relativt til dimensjon) vil generere mer motstand og øke vannivået oppstrøms. Mindre belastning gir lavere vannivå oppstrøms. Det samme gjelder graden av partikkelavskilling. Lavere belastning vil forbedre evnen til å holde tilbake forurensning. Generelt vil et overløp med størrelse DN passe et rørstrekk med samme dimensjon eller mindre. Våre standardiserte og prefabrikkerte tverroverløp leveres ferdig utrustet i størrelsene DN400 - DN1000 (dim innløp). Avgjørende for valg av modell er forventet belastning og maks tillatt oppstrøms vannivå. For oversikt over modeller og kapasiteter, se datablad.

Overløpet leveres ferdig utrustet, og installeres i henhold til monterings- og vedlikeholdsanvisningen. Den lave vekten tillater montering uten bruk av større kraner. Overløpet bør monteres med 10 ‰ fall.
Til anlegg som ikke er utsatt for kjørelaster, kan vi levere overløpet med låsbare GRP lokk. Hvis det er krav om kjøresterk installasjon, må installeres avlastningsplate (evt kjegle) i betong. Ved høy grunnvannstand og fare for oppdrift, må overløpet forankres. Forankringsalternativene er beskrevet i monteringsanvisningen. Vi kan levere overløpet med forankringssett (forankringsstropper). For mer informasjon, se monterings- og vedlikeholdsanvisning.

Merknad: Eventuell betongsåle eller toppløsning, samt armeringstegninger til disse, inngår ikke i leveransen fra MFT.

MFT Tverroverløp kan leveres med følgende tilbehør:

Mengderegulator
Mengderegulatoren sørger for at nedstrøms anlegg ikke overbelastes (Qv), og er en sentral komponent i overløpssystemet. Vi tilbyr driftssikre mengderegulatorer tilpasset formålet. Vi kan også levere prefabrikkerte kummmer, ferdig utrustet med mengderegulator og stengeventil. Kummene sikrer god tilgang til mengderegulator og sørger for enkel drift.

Kalibrert terskel
For anlegg der det kreves registrering av overløpsutslipp anbefaler vi vår kalibrerte terskel av typen FluidWing. Sammen med en kalibrerte mengderegulator nedstrøms, og en nivåmåler i overløpet, kan vannføring og -mengde i overløp registreres (ikke behov for direkte mengdemåling).

Komplett system for registrering av overløpsutslipp
Våre regnvannsoverløp kan utrustes for registrering av forurensningsutslipp. Vi tilbyr et standardisert og komplett system for registrering av vannføring og mengde i både overløp og videreført. Måling av overløpsmengde forutsetter kalibrert terskel (Fluidwing) installert. Måling av videreført vannmengde forutsetter at MFT mengderegulator er installert nedstrøms.

Systemet inkluderer: Nivåmåler installert i overløp, Logger/datasender (GPRS), med batteri eller nettstrøm, samt Skytjeneste for lagring, og behandling av data med Web-grensesnitt for lesing og nedlastning av data med innebygget rapporteringsrutiner (regnbyge.no). I tillegg til akkumulert væskevolum, kan systemet estimere forurensning (teoretisk beregnet mengde fosfor). Systemet kan suppleres med våre nedbørmålere. Å koble vannføringsdata gjennom overløpet med nedbørsdata, gir et godt bilde på hvordan avløpsnettet oppfører seg ved belastning. Ved å gjøre overløpet til en "målestasjon", får man et bedre beslutningsgrunnlag for fremtidige tiltak oppstrøms, og godt verktøy for evaluering av utførte tiltak (eks separering).
Vi tilbyr også igangsetting og oppsett av systemet (kontrollmåling og kalibrering). Les mer. Systemet kan settes opp for kommunikasjon med eksisterende driftssystemer.

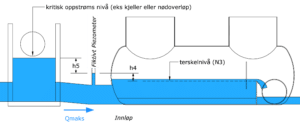

Det primære kriteriet for valg av overløpsdimensjon er kapasiteten ved maksimal vannføring, Qmaks. Ved Qmaks må oppstuvningen i forkant av innløpet (ni) ikke overstige maksimalt tillat nivå (eksempel laveste oppstrøms kjeller). I denne forbindelse er det viktig at prosjekterende tar hensyn til trykktapet i ledningsnettet oppstrøms overløpet, kritisk oppstrøms nivå (eks laveste kjeller)nivå, samt eventuelle nødoverløp. Se Datablad for modelloversikt og veiledende kapasiteter.

Et høyt belastet overløp (stor vannføring relativt til dimensjon) vil generere mer motstand og øke vannivået oppstrøms. Mindre belastning gir lavere vannivå oppstrøms. Det samme gjelder graden av partikkelavskilling. Lavere belastning vil forbedre evnen til å holde tilbake forurensning. Normalt vil et overløp med størrelse DNi (innløpsdimensjon) passe et rørstrekk med samme dimensjon eller mindre.

Terskelhøyden Ht er gitt av overløpsmodell. .

Orientering på utløp overløp Øo) tilpasses. Det samme gjelder dimensjonen på utløp videreført (DNv), som vurderes opp mot dimensjonerende vannføring.
