Type: Membranventil
Modus: Oppstrøms, Nedstrøms, Innfelling
Medium: Avløpsvann, Overvann
Dimensjon: DN75 - DN1800
Materiale: 304 rustfritt, 316 syrefast, PVC eller PE
Anvendelse: Beskyttelse mot tilbakeslag, lukt, trekk.
Egenskaper: Enkel ettermontering, montering både på inn- og utløp, selvrensende.
Sertifisering: EN13564-1 (DN100-DN200).
Sikker tetting
Den unike membranen holder ventilen alltid lukket, og gir pulserende vannstrøm. Liten risiko for lekkasje på grunn av fremmedlegemer.
Enkel installasjon
Ventilen kan ettermonteres på kort tid. Flere monteringsalternativer og muligheter for tilpassinger gir stor fleksibilitet og bredt anvendelsesområde.
Enkel drift
Ingen mekaniske bevegelige deler. Membranen har godt mekanisk minne og lang levetid. Pulserende vannstrøm sørger for god selvrensing.
Et overbelastet avløpsnett eller flo og flomsituasjoner i tilknyttede resipienter, kan føre til tilbakeslag og påfølgende oversvømmelse av infrastruktur og bygninger. En tilbakeslagsventil tillater at væsken kun kan passer i ønsket strmningsretning, og hinderer derfor tilbakeslag. Wastop er en universal tilbakeslagsventil som gjerne benyttes for hindre tilbakeslag i pumpestasjoner, overløp og vannverkskummer.
Merk: For tilbakeslagssikring på stikkledninger anbefaler vi tilbakeslagsventilen WaBack (ikke Wastop).
WaStop er en patentert og sertifisert tilbakeslagsventil. Den unike utformingen gjør at ventilen tar liten plass, og er svært enkel å ettermontere. Wastop kan monteres både horisontalt og vertikalt. Til forskjell fra tradisjonelle klaffeventiler, er tettemekanismen god beskyttet, og er derfor god for installasjon i sjø og bekkeutløp. Wastop har lite trykktap, og kan monteres både vertikalt og horisontalt, på både innløp og utløp. Klaffeventiler kan ikke monteres på innløp (oppstrøms). Se figur.
Wastop har ingen mekaniske bevegelige deler. Dette i kombinasjon med den selvrensende effekten, gjør Wastop til en driftssikker løsning. Anvendelsesområdene er mange. Foruten å hindre vanninntrengning og tilbakeslag, egner WaStop seg godt som luktstopper, og kan benyttes for å hindre kald luft i å trenge inn i rørsystemet. Wastop kan sågar utrustes med en ekstra metallklaff for ekstra beskyttelse mot rotter.
Merk: Wastop kan felles inn på rørstrekk ("inline" installasjon). Imidlertid bør produktet installeres slik at det er tilgjengelig for vedlikehold og med mulighet for demontering eller fjerning av ventilen, uten at dette krever gravearbeid eller andre tiltak på omkringliggende struktur. Vi anbefaler ikke at ventilen graves ned, men installeres i kum.

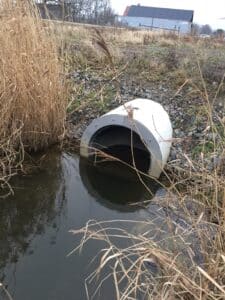

WaStop montert på utløp vha standard braketter.
WaStop med monteringsflens (tilvalg).
WaStop som luktstopper - montert vertikalt i gatesluk.

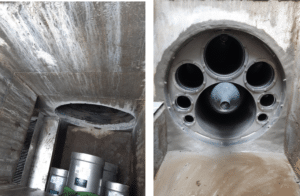

WaStop installert i vannkum.
WaStop tåler også nordisk klima.
WaStop montert på utløp vha standard braketter.
Den koniske membranen sørger for at væske kun passerer i en retning, og beholder sine egenskaper selv etter lang tids drift. Uten tilrenning er membranen lukket.
Ved tilrenning dannes et trykk mot membranen. Når oppstrøms vannivå tilsvarer åpningstrykket, vil ventilen åpne brått og slippe vann igjennom. Når vanntrykket reduseres, og når lukketrykket, stenger ventilen. Dette gir en pulserende strøm og sørger for god selvrensing.
Ved tilbakeslag fylles membranen med væske . Trykket gjør at membranen presses mot ventilhuset, og ventilen lukker. Hvis differansen mellom oppstrøms og nedstrøms vannivå overstiger ventilens åpningstrykk, vil ventilen åpne og slippe ut oppstrøms væske.
Montering oppstrøms - ventilering
Wastop tillater montering på oppstrøms ende av rørstrekket. Et typisk eksempel er montering av tilbakeslagsventil på utløp overløp i kum. Overløpsrøret ledes gjerne direkte til elv eller sjø.
Ved oppstrøms montering av tilbakeslagsventil, bør behovet for ventilering av rørstrekket nedstrøms tilbakeslagsventilen vurderes. Uten ventilering vil luft som fanges i rørstrekket nedstrøms ventilen komprimeres ved endring av vannivået i resipienten. Luftrykket vil virke på ventilen, og kreve økt oppstrøms trykk for at den åpner og slipper vann ut (differansen mellom oppstrøms og nedstrøms trykk må overstige oppgitte åpningstrykk). Effekten av lufttrykk i røret kan beregnes ved hjelp av Bulk modulen, og påvirkes av rørvolum, fall og nivåforskjell mellom flo og fjære. Ved visse forhold kan effekten på åpningstrykket være markant.
Lufting av rørstrekket nedstrøms tilbakeslagsventilen vil motvirke dette. Lufterør kan plasseres rett nedstrøms ventilen eller integreres i en ramme rundt tilbakeslagsventilen. Et eksempel på dette er illustrert nedenfor.
Wastop er tilgjengelig i flere utgaver. Funksjonen er den samme. Det som skiller er i all hovedsak type montering.
For komplett oversikt over alle modeller og størrelser, Se Datablader
WaStop Instikk Stål
Tilpasset innvendig montering (innstikk) i rør-ende.
Dimensjon: DN100 - DN1800
Ventilhus: 316 syrefast (alt 304 for DN400 og større)
Ventiler med dimensjoner over DN500 leveres gjerne med monteringsflens og planpakning.
Kort-versjon
Enkelte installsjoner krever kortere lengde på ventilhus.
Vi tilbyr derfor korte varianeter av Wastop (short). Disse tilpasses enten oppstrøms eller nedstrøms montering (må spesifiseres ved bestilling).
Wastop short - for montering på innløp (oppstrøms)
Wastop short - for montering på utløp (nedstrøms)
Skreddersydde løsninger
Vi leverer også ventiler med skreddersydde flenser, braketter og monteringsgrensesnitt. Dette inkluderer buede monteringsplater for montering mot sirkulær kumvegg.
WaStop Innfelling PVC/PE
For innfelling på rørstrekk Tilpasset montering mot muffe (evt fleksibel kobling) i begge ender.
Dimensjon: DN75 - DN315
Ventilhus: PVC (DN75-200), PE (DN250-315)
WaStop Innstikk PE
Tilpasset innvendig montering i rør-ende.
Kan kun monteres på utløp (nedstrøms)
Dimensjoner: DN250, DN315, (andre størrelser ved forespørsel)
Ventilhus: PE
Wastop Access
Komplett PE-kum bunnseksjon med Wastop -PVC. Selve ventilenheten kan heves til bakkenivå vha glideplate, glideramme og hendel. Tilpasset Wavin ø425mm eller ø1000mm stigerør.
Det anbefales at ventilen installeres med minimum 15‰ fall i AF-systemet. Hvis planlagt maksimal vannføring overstiger grenseverdiene oppgitt produktets datablad, kontakt MFT. Se forøvrig monteringsanvisning.
Sørg for tilgang til ventilen!
Alle tilbakeslagsventiler utgjør et driftspunkt og krever tilsyn og vedlikehold. Wastop må monteres slik at det sikres enkel tilgang til ventilen i forbindelse med vedlikehold og inspeksjon. Videre må ventilen monteres, og omliggende konstruksjoner
utformes, slik at ventilen kan demonteres og fraktes bort for eventuell reparasjon eller bytte, uten at dette krever noen form for graving eller fjerning av omliggende struktur. Nedgravning av ventilen anbefales ikke! Montering av ventilen under normalvannstandsnivå gjør tilgang til ventilen vanskelig!
Strømretning
Tillatt strømretning er tydelig angitt med en rød pil på ventilen. Påse at ventilen monteres i riktig retning!
Wastop for innstikk, levers klargjort for montering på utløp (nedstrøms montering). Ved montering i motsatt strømretning, flyttes ventilens pakning og monteringsører til motsatt ende.
WaStop Instikk Stål
Tilpasset innvendig montering (innstikk) i rør-ende. Kan monteres både på innløp- og utløpsside (oppstrøms og nedstrøms).
Konisk pakning tetter mellom innvendig rørvegg og ventilhus. Ventilen forankres i kumvegg ved hjelp av medfølgende montgeringsører. Rørgjennomføringen må avsluttes i flukt med innvendig kumvegg. For mindre dimensjoner (typisk tom DN200), kan ventilen monteres ved hjelp av fleksible koblinger. Dette krever at det er en rørstuss tilgjengelig i kum for klamring av fleksibel kobling. Se monteringsvideoer nedenfor.
wastop-kort versjon
Fig 1: Montering utløp (nedstrøms) vha std monteringbraketter
Fig 2: Montering utløp (nedstrøms) vha fleksibel kobling
Fig 3: Montering utløp (nedstrøms) vha fleksibel kobling u vegg
Fig 4: Montering utløp (nedstrøms) vha flens
Fig 5: Montering innløp (oppstrøms) vha std monteringbraketter
Fig 6: Montering innløp (nedstrøms) vha fleksibel kobling
NB Montering i renne-kummer: Ved montering i rennekum vær oppmerksom på at pakningen gjerne bygger mer enn rennediameteren, og gjør det vanskelig å montere ventilen (se figur under). Alternativt kan ventilen monteres uten pakning. Det må da benyttes egnet tettemiddel for å hindre lekkasje av vann mellom rørvegg og ventilhus. Bruk av tettemiddel kan gjøre det vanskelig å demontere i etterkant. Vær oppmerksom på motkanten som vil oppstå hvis Wastop-ventilen er montert på utløpet fra kummen (se figuren under).
WaStop Innfelling PVC/PE
For innfelling på rørstrekk Tilpasset montering mot glidemuffe (evt fleksibel kobling) i begge ender.
Ventilen bør være tilgjengelig for inspeksjon og vedlikehold. Det anbefales ikke at ventilen graves ned.
WaStop Innstikk PE
Tilpasset innvendig montering i rør-ende.Kan kun monteres på utløpsside (nedstrøms)
Forankres ved hjelp av fleksibel kobling. Kan evt leveres med flens.
Wastop Access
Komplett PE-kum bunnseksjon med Wastop-PVC og PVC-stusser på inn og utløp. Selve ventilenheten kan heves til bakkenivå vha glideplate, glideramme og hendel. Tilpasset Wavin ø425mm eller ø1000mm stigerør.
Monteringsvideoer
(hvis ikke videokontrollpanelet vises, høyre-klikk på videoene)
1. Wastop innstikk stål - ekspansjonsbolter
Montering på utløp og innløp vha medfølgende braketter og ekspansjonsbolter (inngår ikke).
2. Wastop innstikk stål - kjemiske ankere
Montering på utløp og innløp vha medfølgende braketter og kjemiske ankere (inngår ikke).
3. Wastop innstikk stål - flens
Montering på innløp med flens og flenspakning (tilvalg).
4. Wastop innstikk stål - fleksibel kobling
Montering på utløp og innløp vha fleksibel kobling (tilvalg).
Anbefales normalt ikke for dimensjoner over DN200.
5. Wastop innstikk stål - betongrør
montering på utløp - forankret i betongrør vha tilpassede braketter (tilvalg).
6. Wastop innstikk stål
montering på utløp - vha justerbare braketter (tilvalg).
Rottestopper.
WaStop Innstikk-stål m Rotteluke (DN100 - DN315).
Fleksible koblinger
For montering av Wastop innstikk uten forankring i kumvegg (opp til DN200)
For detaljert informasjon, se datablader
Tilpassede løsninger.
Enkelte anlegg med eksempelvis liten plass, spesiell plassering eller ukurante dimensjoner krever tilpassede løsninger. Vi leverer skreddersydde ventilhus og flensløsninger. Kontakt oss for råd.
Utførelse
Wastop leveres i flere utførelser:
- i stål for innstikk
- PE for innstikk (kun DN250 og 315)
- i PVC/PE for innfelling
- i Access kum
Dimensjon
Hver utførelse er tilgjengelig i mange størrelser. Vi har modeller tilpasset de fleste rørdimensjoner. Se datablader.
Membran
Wastop kan leveres med flere typer membraner. Standardutgaven tillater normalt et maks baktrykk tilsvarende 5 mVs.
En mykere membran gir et lavere åpningstrykk, men vil samtidig tillate mindre baktrykk. En hardere membran vil
øke både åpningstrykket og maksimalt baktrykk. Se datablader.
Spesifikasjonstekst
Tilbakeslagsventil med konisk membran med dokumenterte hydraukiske egenskaper.
Type montering: _____________ (innstikk/ innfelling)
Materialkvalitet: ________ (304/316/PE/PVC)
Rørdimensjon (ID):________ mm
Membrantype: _________(myk/standard/hard)
