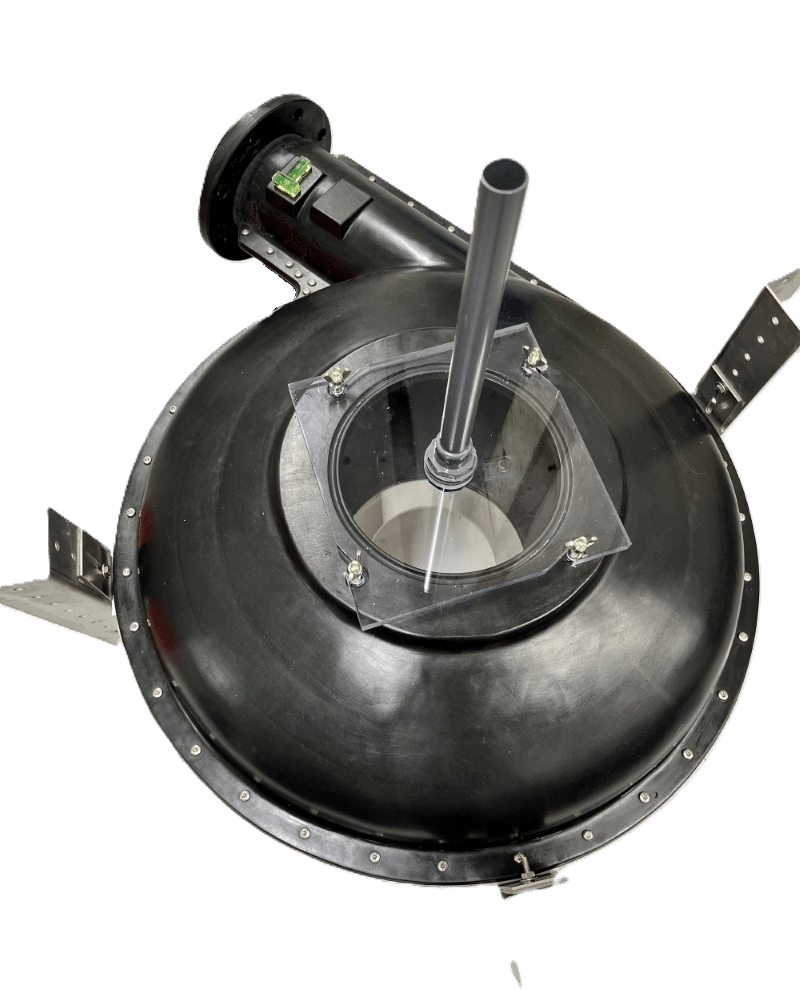

Virvelkammer konisk tørroppstilt

Anvendelse: Overløp og fordrøyningsanlegg
Bruksområde: Overvann, Spillvann og Fellessystemet
Egenskaper: Med inspeksjonsluke og stengeventil
Kapasitetsområde: ca 4 - 1000 l/s (avhengig av trykkhøyde)
Materiale: GRP

FluidCon SUt er spesielt tilpasset fellessystemet. Virvelkammeret er tørroppstilt. Det betyr at den monteres på innløp med flens og at vannet renner ut gjennom virvelkammeret og renne i kum. Dette gir enkel tilgang i forbindelse med drift og vedlikehold. Den leveres normalt med stengeventil på innløpet og har inspeksjonsluke. Det er en høydeforskjell mellom inn- og utløp. Kapasitetsområdet dekker små og store vannføringer. Virvelkammeret leveres ferdig tilpasset, og sørger for nøyaktig og driftssikker kontroll av vannføringen fra overløp eller fordrøyningsanlegget.

FluidCon SUt CAD



Driftssikker

Ingen bevegelige deler og stort strømningstverrsnitt gir lav risiko for tilstopping og sikker drift. Helt korrosjonsfrie materialer gir lang levetid.

Kapasitetsgaranti

Dokumentert nøyaktighet og kapasitetsgaranti! Muliggjør enkel og nøyaktig mengdemåling. Den tilpasses ønsket vannføring.

Lav totalkostnad

Effektivt virvelkammer som muliggjør reduksjon av magasinvolum. Enkel drift. Lav vekt letter montering.

Funksjon


Virvelkammeret består av et sneglehus med et tangentielt innløp. Utløpet er plasser i senter av og på undersiden av sneglehuset.


Ved delfylling (lavt statisk trykk) renner vannet igjennom med liten motstand.


I det vannivået når opp til toppen av virvelkammerhuset etableres en virvel i sneglehuset med en luftfylt kjerne. Motstanden er nå svært høy, og vannet bremses nøyaktig og effektivt.

Installasjonseksempel

FluidCon SUt 3

Installert i GRP kum.

File Name : DSCN0452.JPG File Size : 594.7KB (608943 Bytes) Date Taken : 0000/00/00 00:00:00 Image Size : 1600 x 1200 pixels Resolution : 300 x 300 dpi Bit Depth : 8 bits/channel Protection Attribute : Off Hide Attribute : Off Camera ID : N/A Camera : E775 Quality Mode : FINE Metering Mode : Matrix Exposure Mode : Programmed Auto Speed Light : Yes Focal Length : 5.8 mm Shutter Speed : 1/59.6 second Aperture : F2.8 Exposure Compensation : 0 EV White Balance : Auto Lens : Built-in Flash Sync Mode : Red Eye Reduction Exposure Difference : N/A Flexible Program : N/A Sensitivity : Auto Sharpening : Auto Image Type : Color Color Mode : N/A Hue Adjustment : N/A Saturation Control : N/A Tone Compensation : Normal Latitude(GPS) : N/A Longitude(GPS) : N/A Altitude(GPS) : N/A

FluidCon SUt under drift.

FluidCon SUt

Installasjon i GRP kum med bypass.

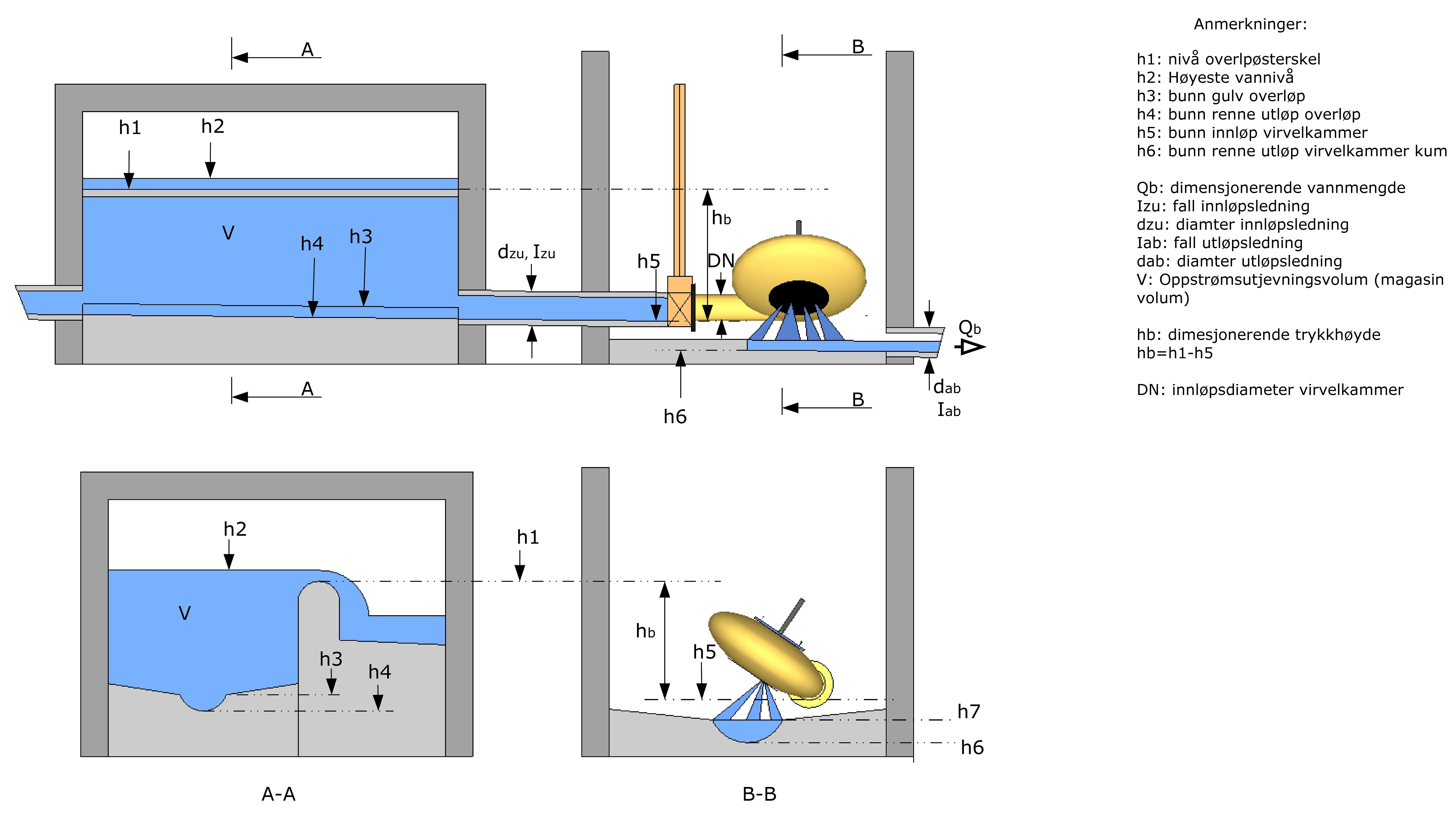

Dimensjoneringskriterier
