Waback - Datablad

Modell oversikt

Waback Type Dimensjon DN
[mm]
Dimensjon stigerør
[mm]
Detaljer
1Standard
Montering: nedgraving for stigerør
DN110 - 315ø600 Wavin
2Access
Montering: nedgraving for stigerør
Hevbar ventilenhet
DN110 - 200ø425 Wavin (DN110)
ø1000 (DN160-200)
3Mini
Montering: kjellergulv
med trykktett lokk
DN110 -
4Tilbehør
Alarm
5Tilbehør
Øvrig

1. Waback - Standard, DN110-DN315

DNProduktnrNRF nrh minLH1H2ø stigerør
(Wavin)
DatabladTegning
pdf
Tegning
dwg
3D
step
[mm][mm][mm][mm][mm][mm]
110wb110-600
5538622120950400580600dwgstep
160wb160-6005538623175990400580600dwgstep
200wb200-6005538624180990391575600dwg
315wb315-800410195012731673600
dwg


2. Waback - Access, DN110-DN200

DNProduktnrNRF nrVekth minLH1H2ø stigerør
(Wavin)
DatabladTegning
pdf
Tegning
dwg
3D
step
[mm][kg][mm][mm][mm][mm][mm]
110wb110-wa425553862625120717335545425dwg
160wb160-wa100079145129212501000dwg
200wb200-wa100084150133012501000dwg


3. Waback - Mini, DN110

ProduktnrDNNRF nrh minLH1H2DatabladTegning
pdf
Tegning
dwg
3D
step
[mm][mm][mm][mm][mm]
wb110-rsd1105538627120570290330dwg


4. Tilbehør - Alarm/varsling

BeskrivelseProduktnrPasser til modellProd.-
info
Data-
blad
FDV
Nivåsensor

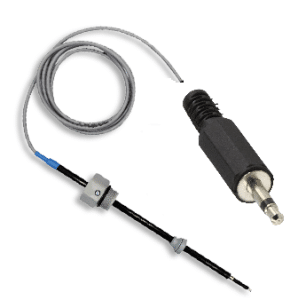

Nivåsensor med 10m signalkabel.
Monteres i Waback for tilkobling til Abra Linkbox eller Abra trådløs sender.
11677wb110-600
wb160-600
wb200-600
wb110-wa425
11678wb110-rsd
Abra/Waterguard+
integrasjon - plug

Påmontert nivåsensor.
For tilkobling av nivåsensor direkte mot Abra/Waterguard+ eller Trådløs sensor.
wb-Abr-PlAlle
(krever nivåsensor)
Abra Linkbox+ 4G
Linkbox+ er hjernen i Abra-systemet, som lar deg koble til Waback og andre smarte
produkter, og styre ditt hjem via Abralife appen.
Den kommuniserer eksternt via WIFI, Ethernet eller mobilnett (4G/5G).
wb-Abr-L4GAlle
(krever nivåsensor)
>Abra Abra Trådløs sensor med brakett
Kommuniserer trådløst med Abra Linkbox+. Batteridrift standard (batteri inngår). Kan tilkobles strømadapter (inngår ikke).
wb-Abr-TSAlle
(krever nivåsensor)

Konfigurasjon 1

Waback + 11677 + wb-abra + wb-Abr-L4G

Waback mini + 11678 + wb-abra + wb-Abr-L4G

Konfigurasjon 2

Waback + 11677+ wb-abra + wb-Abr-TS

Waback mini + 11678 + wb-abra + wb-Abr-TS

Konfigurasjon 3

Waback + 11677 + wb-wg

Waback mini + 11678 + wb-wg


5. Tilbehør - Øvrig

BeskrivelseProduktnrPasser til Waback modell
Manuell stengning

Mekanisme for manuell stengning av ventil.
11526Waback Standard
(ø600 stigerør):

wb110-600
wb160-600
wb200-600
Rottestopper
Kan ettermonteres. Uten monteringsstang
12637wb-wa110
Teleskopisk betjeningshendel
til rottestopper
(for montering og demontering
og heving til bakkenivå)
wb-rstang

(type WOLF-Garten
ZM-V4 Teleskopskaft
multi-star)
wb-wa110
