FluidCon SUn – Datablad | MFT, Miljø- og Fluidteknikk AS

FluidCon SUn kapasitet 0-80 l/s

SUN453DN100P

SUN453DN100P

Finn riktig modell

SUN452DN150P

SUN452DN150P

Finn riktig modell

SUN452DN200P

SUN452DN200P

Finn riktig modell

SUN452DN250P

SUN452DN250P

Finn riktig modell

SUN452DN300P

SUN452DN300P

Finn riktig modell

FluidCon SUn kapasitet 80-400 l/s

SUN452DN200P

SUN452DN200P

Finn riktig modell

SUN452DN250P

SUN452DN250P

Finn riktig modell

SUN452DN300P

SUN452DN300P

Finn riktig modell

SUN452DN400P

SUN452DN400P

Finn riktig modell

SUN452DN500F-500

SUN452DN500F-500

Finn riktig modell

SUN452DN500F-600

SUN452DN500F-600

Finn riktig modell

SUN452DN600F-800

SUN452DN600F-800

Finn riktig modell

FluidCon SUn kapasitet 400-1400 l/s

SUN452DN500F-600

SUN452DN500F-600

Finn riktig modell

SUN452DN500F-800

SUN452DN500F-800

Finn riktig modell

SUN452DN600F-800

SUN452DN600F-800

Finn riktig modell

SUN452DN700F-1000

SUN452DN700F-1000

Finn riktig modell

Produktnr	Innløp DN	utløp øD	Kumdia. min [mm]	B1 [mm]	L1 [mm]	h [mm]	M [mm]	z [mm]	Vekt [kg]	Anmerkning
SUN453DN100P	100	200 pvc	1000	490	390	270	400	30	4,9
SUN452DN150P	150	200 pvc	1200	480	400	290	400	35	5,9
SUN452DN200P	200	315 pvc	1400	640	520	370	500	55	9,8
SUN452DN250P	250	400 pvc	1600	800	620	460	600	55	15,8
SUN452DN300P	300	500	2000	960	810	570	750	45	24,0	Montering mot kumbunn med monteringsplate anbefalt.
SUN452DN400P	400	630	3000	1290	950	770	1000	55	29,0	Montering mot kumbunn med monteringsplate anbefalt.

Produktnr	Innløp DN	utløp øD	Kumdia. min [mm]	B2 [mm]	L2 [mm]	h [mm]	M [mm]	z [mm]	Vekt [mm]	Anmerkning
SUN453DN100P +	100	200 pvc	1000	450	640	270	400	30	7,3
SUN452DN150P +	150	200 pvc	1000	450	650	290	400	35	8,3
SUN452DN200P +	200	315 pvc	1200	650	840	370	500	55	13,6
SUN452DN250P +	250	400 pvc	1600	870	1100	460	600	55	22,8
SUN452DN300P +	300	500	1600	1160	1290	570	750	45	33	Montering mot kumbunn med monteringsplate anbefalt.
SUN452DN400P +	400	630	2400	1460	1650	770	1000	55	50	Montering mot kumbunn med monteringsplate anbefalt.

Produktnr	Innløp DN	utløp øD	Kumdia. min	B	L	h	M	Anmerkning
SUN452DN500F-500	500	500	2500	1250	1950	1000	1000	Montering mot kumbunn med monteringsplate anbefalt.
SUN452DN500F-600	500	600	2500	1350	2000	1000	1000	som over
SUN452DN500F-800	500	800	3000	1400	2100	1000	1100	som over
SUN452DN600F-800	600	800	3500	1700	2400	1200	1100	som over
SUN452DN700F-1000	700	1000						som over

Produktnr/	utløp øD	Vekt [kg]
BN-MR200	200	2,4
BN-MR250	250	2,8
BN-MR315	315	3,8
BN-MR400	400	10,8
BN-MR500	500	15
BN-MR630	630	21

Produktnr/	utløp øD	Vekt [kg]	Antall mont. bolter
MP-PUR200	200	1,7	8
MP-PUR250	250	2,2	8
MP-PUR315	315	2,8	8
MP-PUR400	400	4,5	8
MP-PUR500	500	6,2	8
MP-PUR630	630	11	8

Produktnr/	utløp øD	Kumdia (fra-til)	Mater- iale	Vekt [kg]	Type
FS-PUR200-8/20	200	800-2000	PUR	2,5	STD
FS-PUR250-8/24	250	800-2400	PUR	3,5	STD
FS-PUR315-10/24	315	1000-2400	PUR	4,1	STD
FS-PUR400-12/24	400	1200-2400	PUR	7,8	STD
FS-PE500-12/14	500	1200-1400	PE		Tilpasset
FS-PE500-16/25	500	1600-2500	PE		Tilpasset
FS-PE630-14/16	630	1400-1600	PE		Tilpasset
FS-PE630-18/25	630	1800-2500	PE		Tilpasset

utløp Ød	Produktnr T-stykke	Vekt [kg]	Produktnr Vertikaltoverløpsrør inkl klammer
200	T-MR200	2,2	IO-P200
250	T-MR250	3,2	IO-P250
315	T-MR315	5,6	IO-P315
400	T-MR400	10,5	IO-P400

FluidCon SUn - Datablad

Oversikt

1. Dimensjoneringskriterier

2. Kapasitetsdiagram, 0 - 80 l/s

FluidCon SUn kapasitet 0-80 l/s

SUN453DN100P

SUN452DN150P

SUN452DN200P

SUN452DN250P

SUN452DN300P

3. Kapasitetsdiagram, 80 - 400 l/s

FluidCon SUn kapasitet 80-400 l/s

SUN452DN200P

SUN452DN250P

SUN452DN300P

SUN452DN400P

SUN452DN500F-500

SUN452DN500F-600

SUN452DN600F-800

4. Kapasitetsdiagram, 400 - 1400 l/s

FluidCon SUn kapasitet 400-1400 l/s

SUN452DN500F-600

SUN452DN500F-800

SUN452DN600F-800

SUN452DN700F-1000

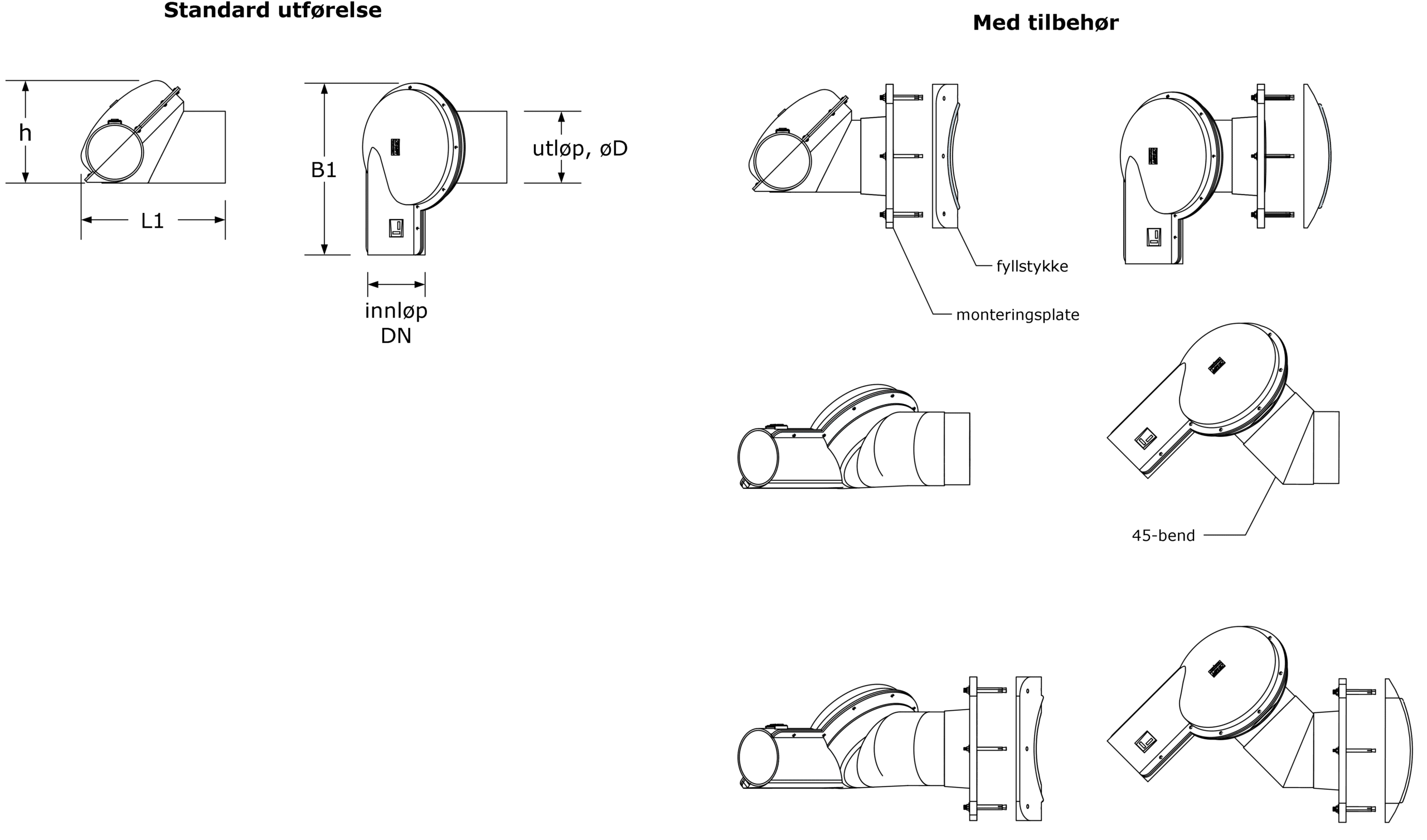

5.1 Modelloversikt - type P Standardutførelse (uten 45-bend)

5.2 Modelloversikt - Med 45-bend (tilbehør)

6. Modelloversikt - type F

7. Tilbehør
